一、概述

GGD出線電纜的老化，或者用電設備的故障，都有可能造成漏電。

泄露電流的檢測目的是為了鑒別電纜絕緣的品質和發現絕緣的缺陷。導線絕緣受內部和外部的熱作用，形成的漏電電流能引發電氣火災。漏電電流的大小可以反映導線絕緣的電老化和熱老化情況。對線路漏電電流進行實施監視與定期檢測，可以及時判斷線路的漏電情況，排除漏電隱患，防止漏電火災的發生。而及時找出漏電線路進行維修，能夠減少停電損失。

　　因此漏電監測對工廠用電非常重要。

二、漏電監測系統結構圖

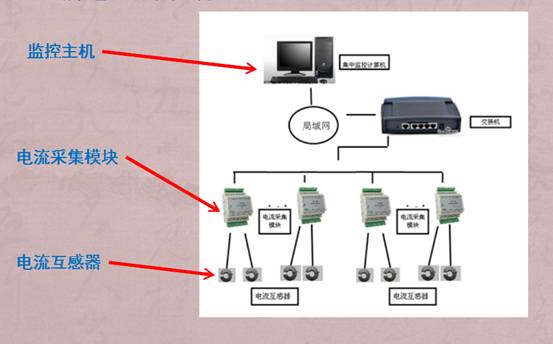

三、系統組成

漏電監測電流互感器：

電流互感器采用卡式安裝，無需拆卸電纜。實時監測單回路剩余電流，并可根據設定進行報警； 額定剩余電流動作值和動作延時，可根據需要靈活設置； 系統數字處理模塊直接連接互感器，實現了分布式探測，模塊通過數字化傳輸?shù)奖O(jiān)控電腦主機，信號可靠性高； 監控后臺具有事件存儲功能，能夠記錄報警發生的時間、參數，根據報警記錄可以分析現場的絕緣情況，為消除故障提供依據；

采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連。

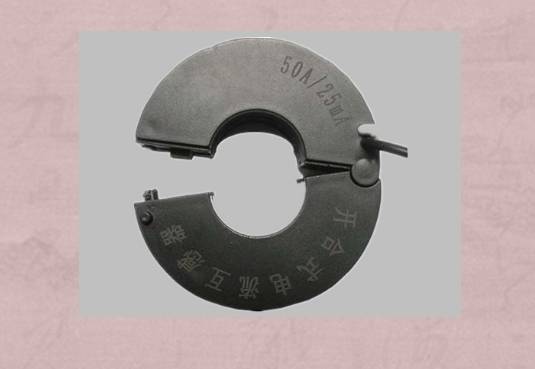

實物圖

電流采集模塊

采用16位AD采集處理，測量精度高;各電壓測量通道內置微型互感器隔離；通信規約采用標準Modbus-RTU方式，兼容性好，方便編程；寬工作電壓DC10～30V，并具防接反保護功能；采用工業級芯片，內置看門狗，并具有完善的防雷抗干擾措施，穩定可靠；可配置實時數據更新周期，方便應用于各種模擬量測量要求。

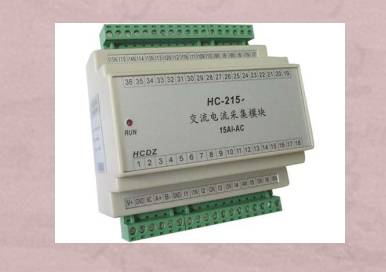

實物圖

ZRMSCADA溫度監測系統軟件（界面可根據客戶要求定制）

ZRMSCADA在線監測預警軟件是一個數據采集，實時監測，超限預警平臺，它可以通過各種通信協議采集數據，并通過組態畫面展示，具有多種預警方式。

ZRMSCADA溫度監測系統軟件具有下列功能：

1)   數據通訊

2)   實時溫度巡檢顯示

3)   實時曲線

4)   溫度超上限報警

5)   歷史曲線查詢

6)   網上數據發布

7)   曲線畫面打印

8)   權限管理

軟件截圖

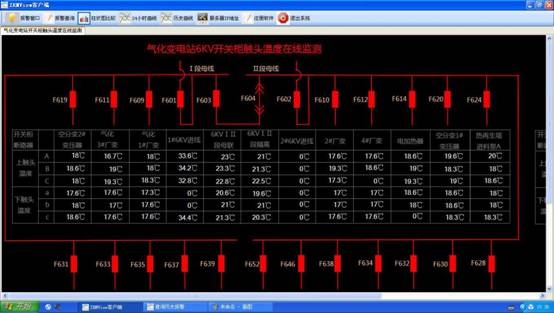

ZRMSCADA工作主界面

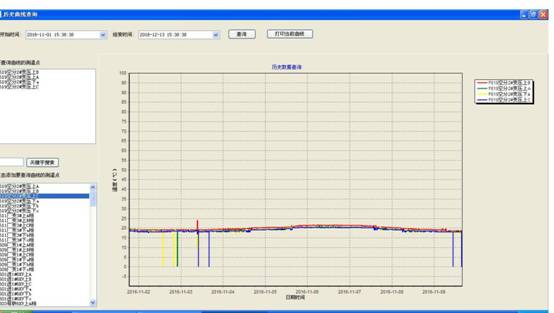

歷史曲線圖

報警查詢
