一、綜述

OES-2300電纜溫度在線監測系統是針對發電廠和變電站低壓開關柜母排壓接處及出線接頭，水泵電纜出線接頭、電纜中間頭等部位因絕緣老化或接觸不良等故障的早期預測而設計,能有效防止電纜火災的發生。

二、系統結構

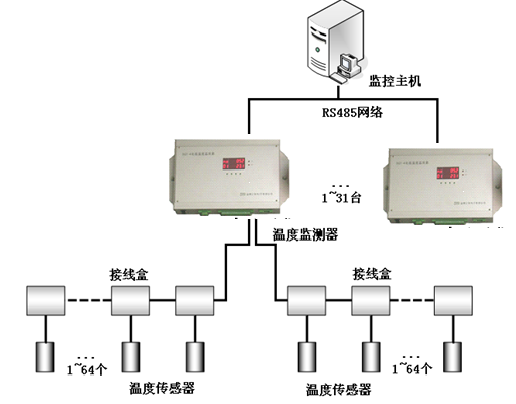

OES-2300溫度監測系統是采用總線型網絡結構，可以掛接31臺監測器。通過RS485通訊方式把數據上傳到當?shù)赜嬎銠C(jī)，也可以通過光纖把數據上傳到調度中心。系統結構如圖所示

溫度在線監測系統結構圖

三、系統組成

 OES-2300電纜溫度監測系統是由溫度傳感器、溫度監測器、監控計算機及通訊網絡四部分組成。

1、電纜溫度傳感器

電纜溫度傳感器接入一條總線連接到溫度監測器，溫度監測器可以分兩個方向布置總線，每條總線長度可達600米，可接入64個點；

每個溫度傳感器在出廠時都具編號（1~128），因此在一條溫度采集總線上可以同時掛接128個溫度傳感器，而不會出現混亂現象。

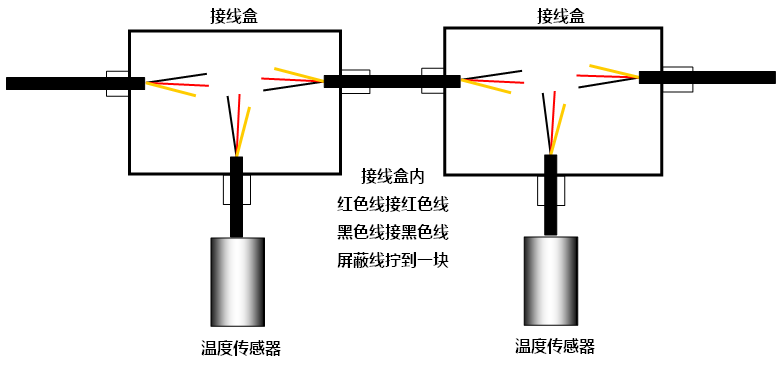

線纜采用屏蔽兩芯雙絞線，剝出電纜線芯，保留屏蔽層，三根紅色、三根黑色和屏蔽層分別擰到一塊，用PVC膠帶包扎好放到防水接線盒內。

注意：不要帶電安裝或更換傳感器，三根線之間不要短接，否則會損壞溫度傳感器。在接傳感器之前，溫度監測器一定要停電關閉，在壓接過程中，三根線之間短路會造成傳感器損壞。

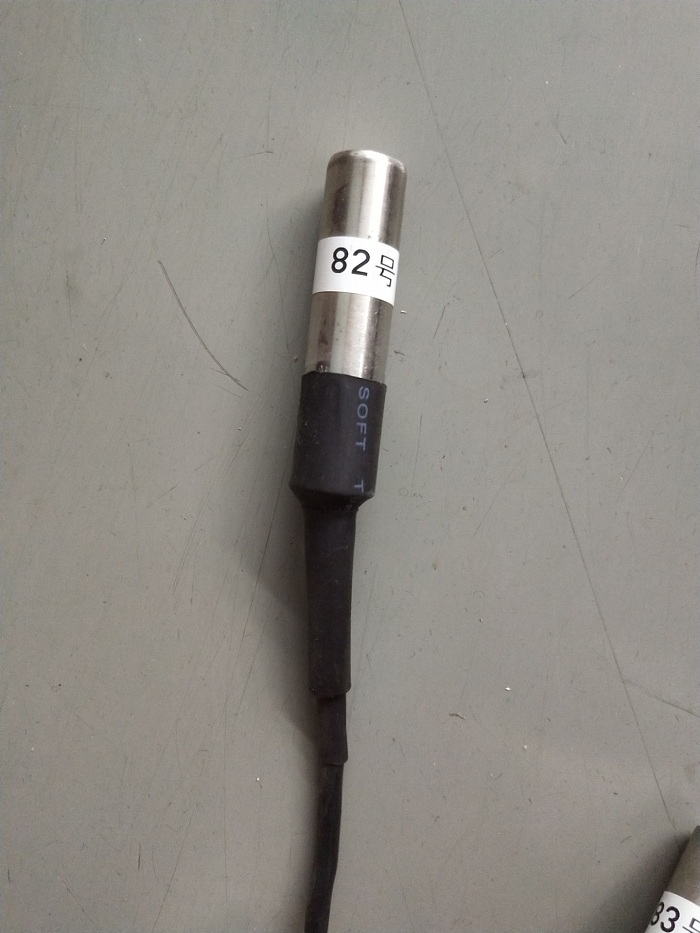

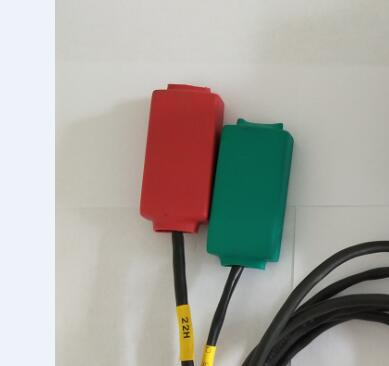

溫度傳感器實物圖：

    方形傳感器                         圓形傳感器

2、電纜溫度監測器

DCT-4嵌入式電纜溫度監測器具有極高的可靠性和安全性。電纜監測器主機的顯示屏循環顯示出每個監測點的溫度值，通過連續監測電纜各個監測點的運行溫度，可確定各個監測點處的發熱程度。通過RS485方式上傳到監控計算機，方便運行人員能夠?qū)﹄娎|溫度進行準確地巡檢，對電纜運行狀態能夠及時地掌握。

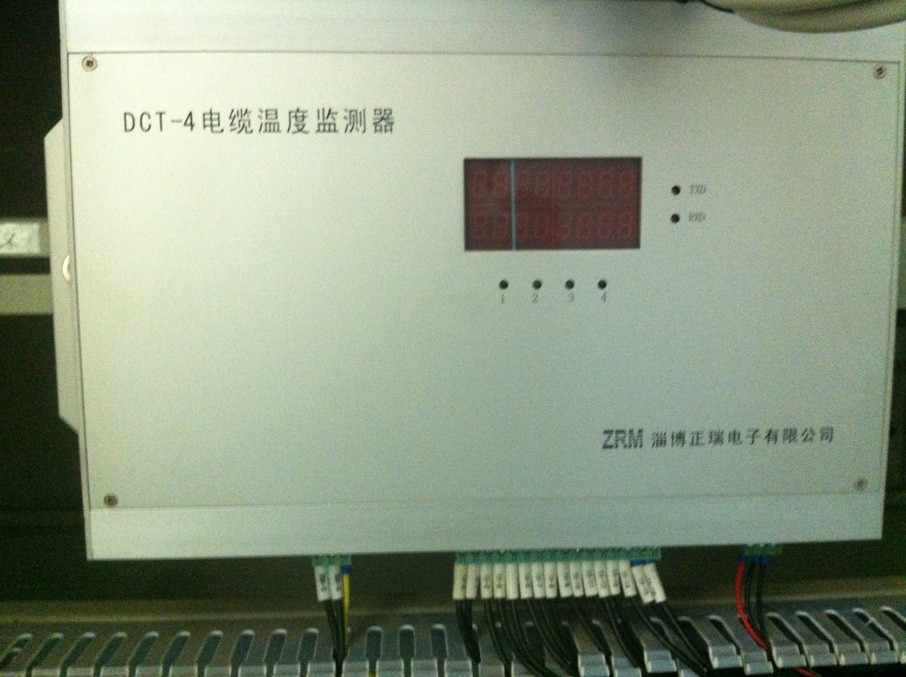

溫度監測器實物圖：

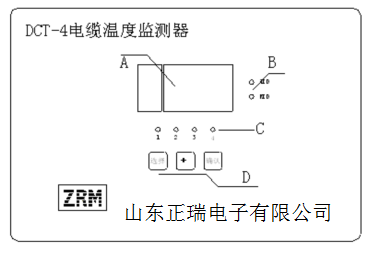

監測器前面板示意圖：

溫度監測器前面板

3、監控計算機

用于監控監測器測得溫度集中顯示，根據系統的要求可以放置于當?shù)兀部梢苑胖糜诩刂行恼荆蛘哒{(diào)度中心，方便用戶集中直觀的監測各個被測點的運行狀態。

監控計算機顯示用戶組態畫面，可生動地顯示溫度采集電纜在水泵、低壓柜或電纜溝道的分布情況，每個傳感器運行狀況；系統可以綜合各種安全監控參數，進行分析，有利于及時發現事故苗頭，及時安全控制，實現生產和安全的雙重監控功能。

可以在主機上查看每一個監測點的實際溫度，溫度監測器的數據可以上傳給監控計算機，監控計算機將溫度監測器上傳的溫度數據存入數據庫中。監控計算機可以顯示任意一個監測點的歷史溫度數據，用曲線表示以便分析研究。查看歷史數據的時間可以任意調節，可以查看三天的溫度數據，也可以查看三個月甚至更長時間的歷史數據。

4、通訊網絡

采用雙絞線RS485通訊方式組網，采用標準MODBUS-RTU通信協議，可以直接上傳到當?shù)赜嬎銠C(jī)，也可以通過光纖直接上傳到調度中心。

5、在線監測軟件

OES2300溫度在線監測系統應用軟件具有以下功能：

采集實時溫度；

監測和分析的功能；

歷史溫度曲線分析溫度場分析；

設置監測器的站點編號及報警溫度等等；

曲線畫面打印；

權限管理。

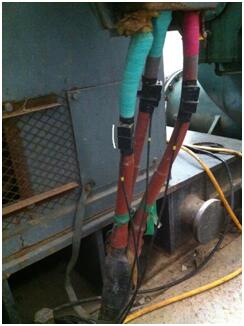

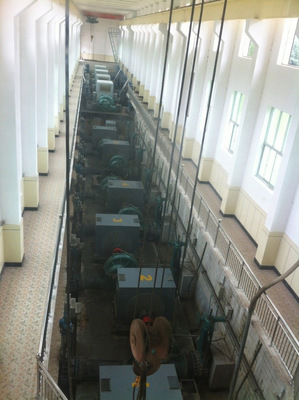

四、現場安裝圖
