1 簡介

電機設備振動監測通過采集設備的徑向和軸向的振動加速度、速度、位移及溫度等信號，實現每個測點的趨勢變化監測，為故障診斷的精確定位提供依據。除了典型的機械問題（例如聯軸器未對準和不平衡）之外，振動分析器還可以檢測到引起機械振動的電氣問題。一些常見的電氣故障包括氣隙變化，轉子條斷裂和軸承凹槽。

2 系統組成

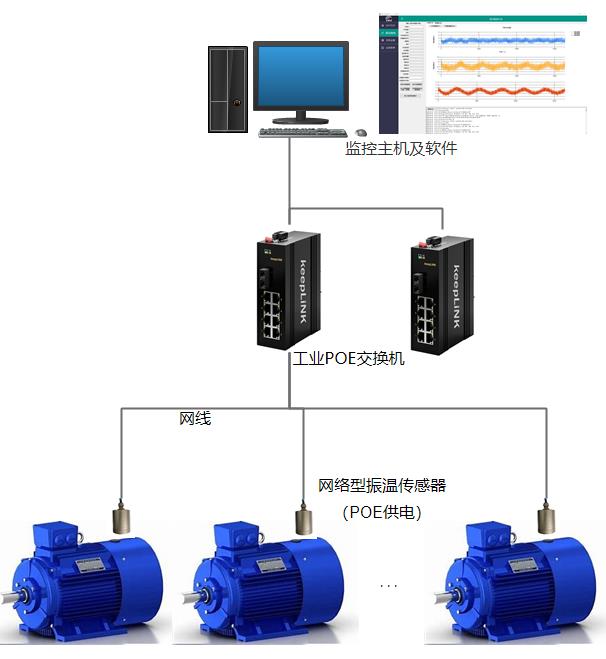

系統由網絡型振溫傳感器、POE交換機、振動監測主機軟件組成。

2.1 網絡溫振傳感器（POE供電）

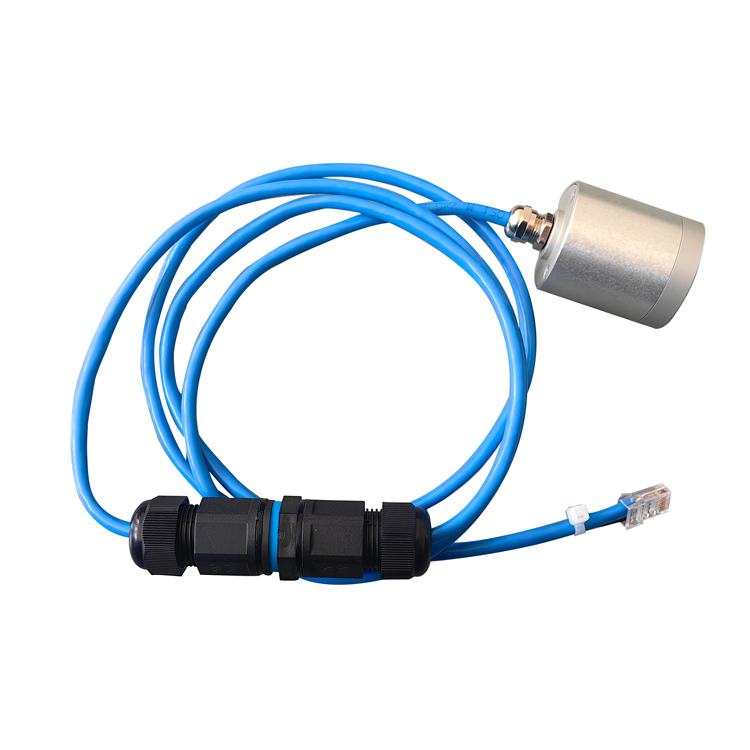

ZDT30_N網絡溫振傳感器選用高性能的MEMS芯片，采用嵌入式技術、溫度傳感技術、振動傳感技術開發生產的一款高性能、低功耗、抗干擾和復合型振動傳感器。采用強磁吸式安裝。

ZDT30_N網絡溫振傳感器具有通過網線POE供電，并通過網絡協議上傳振動數據，傳輸數據相比485串口更快，數據量更多，提供給后臺振動分析軟件的數據量大，分析精度高。

技術參數：

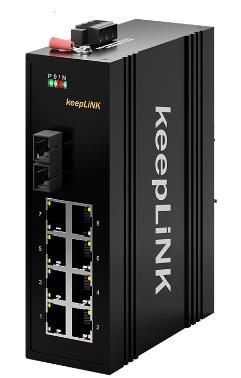

2.2 工業POE交換機

控制中心布置工業以太網交換機，通過光纜連接到現場POE 8/16口工業交換機

POE交換機通過超六類網線為現場智能傳感器供電，并獲取傳感器數據。

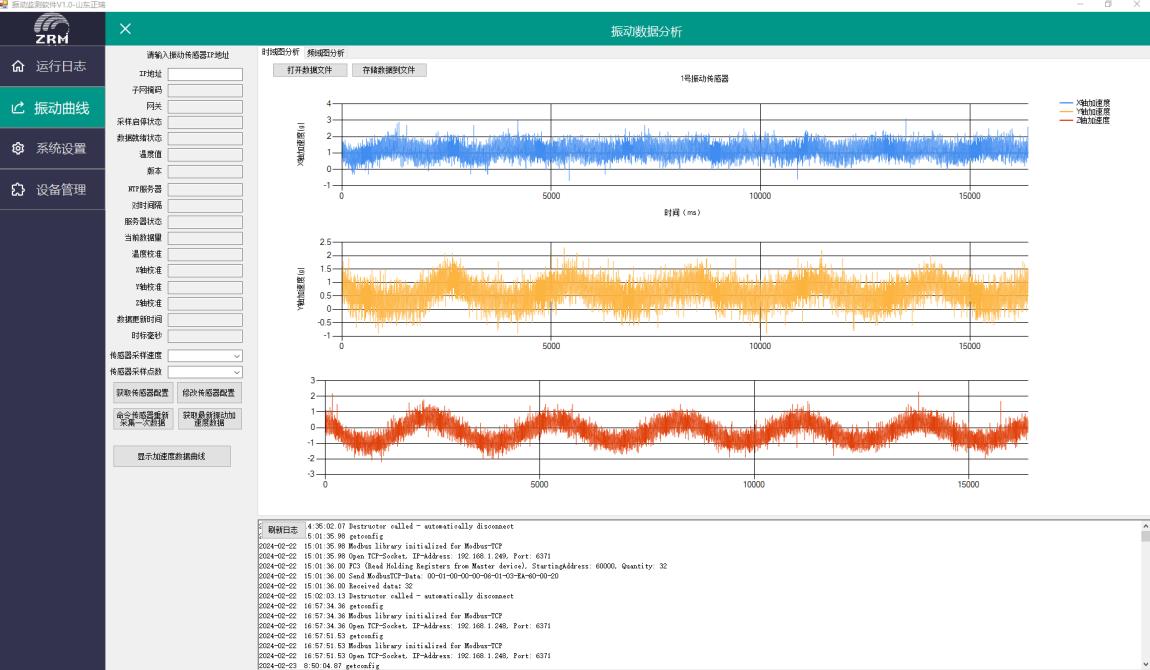

2.3 振動監測軟件

通過網絡實時獲取現場溫振傳感器數據，展示實時數據，報警信息，趨勢曲線，時域分析、頻域譜圖分析等，

監控?cái)?shù)據服務器安裝ZRM振動在線監測分析軟件。數據服務器在實現上述數據服務的同時，還可對智能傳感器時鐘同步，以保持正確的數據時標。

軟件主要功能：

實時數據監測

對振動、溫度的變化波形峰值、平均值、有效值的參數監測顯示。

對原始波形數據濾波顯示

對振動原始波形數據進行時域分析，頻譜圖顯示分析，變化趨勢分析

多級報警限值設定，自動聲光報警，手機短信報警（硬件可選）

歷史數據查詢，柱狀圖/變化趨勢曲線，譜圖對比分析。
