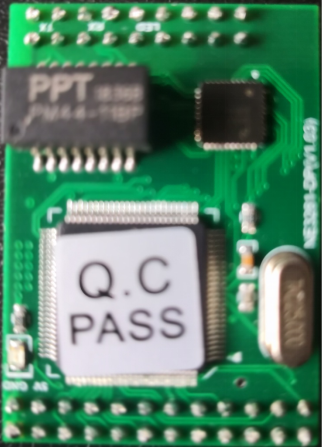

山東正瑞電子有限公司網絡時間模塊內嵌了NTP/SNTP協議，符合網絡時間協議RFC-1305/5905/1769（Network TimeProtocol Version 4） ，能向網絡上的終端提供時間查詢服務。需外接一個串口時間報文輸出，并有秒脈沖輸出的時鐘源。

1、使用方法

1.1、系統結構

我們推薦的使用方式可參考下圖系統結構，本文的描述都基于這樣的系統結構。

1.2、外接時鐘源

模塊正常工作時， 需外部接一個準確的時鐘源。時鐘源應可以從串口輸出時間數據，并提供秒脈沖的功能。市面上很多個 GPS 授時模塊能很好的滿足這個要求。通用的網絡授時模塊僅能解析NMEA0183 語句的推薦定位語句（RMC） 語句格式請參考附錄。

1.3、停止工作

由于模塊的時間精度完全依賴于外接時鐘源的精度。在外接時鐘源失效后， 模塊正常工作 60秒，后停止提供時鐘服務。串口時鐘幀或秒脈沖失效都能導致網絡授時模塊停止工作。

2、輸入信號要求

所有信號包括串口與秒脈沖，都是 TTL 電平的方式，高電平輸入電壓 2.4～5V，低電平輸入電壓 0～0.8V

2.1、串口輸入

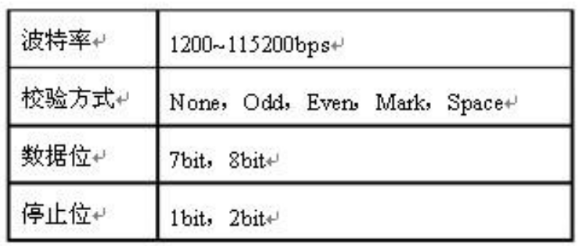

模塊串口接收是一個異步串行接口，支持以下設置

2.2、秒脈沖輸入

外部時鐘源提供的秒脈沖應是高電平脈沖，高電平的上跳沿對應 0 秒時刻。脈沖寬度在1ms～900ms 之間。

2.3、秒脈沖與串口時間幀相位關系應用中，應嚴格遵循此相位關系，否則將導致模塊提供時間不準。秒脈沖先輸出，與秒脈沖對應的時間的數據幀隨后輸出。可參考下圖：

3、模塊的性能

3.1、瞬間服務能力

表示某個很小的時間內，能接受 NTP 客戶端的時間請求的個數，其表征模塊能同時處理多臺客戶端請求的能力，這個指標主要由設備網絡數據緩沖大小決定。我們的模塊采用了具有 2KRAM 網絡緩沖的RAM 嵌入式處理器，考慮到一幀SNTP請求幀為90字節，因此模塊的瞬間服務能力為：瞬間服務能力 = 2000/90 ≈ 22 臺

3.2、秒服務能力

為此，我們編寫一個測試程序，測試模塊的秒服務能力。程序運行后不斷的請求時間->等待回應->請求時間->等待回應…，程序計算每秒的請求數與回應數。由此評估模塊的服務能力。實際上，這樣的測試方法比較保守，實際的服務能力會比測試結果高，因為模塊在計算機處理回應幀時間是空閑的。使用多臺計算機同時測試，結果會更精確。

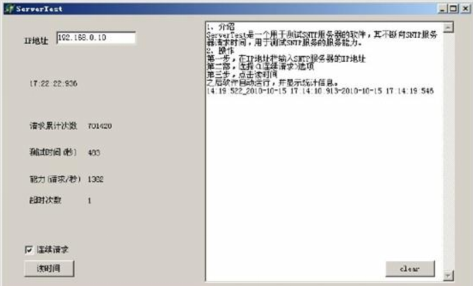

測試結果如下：

測試結果

測試時間： 483 秒

請求累計次數： 701420 次

因此，平均的秒服務能力 = 701420 / 483 = 1452 次

當我們用三臺計算機同時進行測試是，平均的秒服務能力大約是 3000 次/秒。
