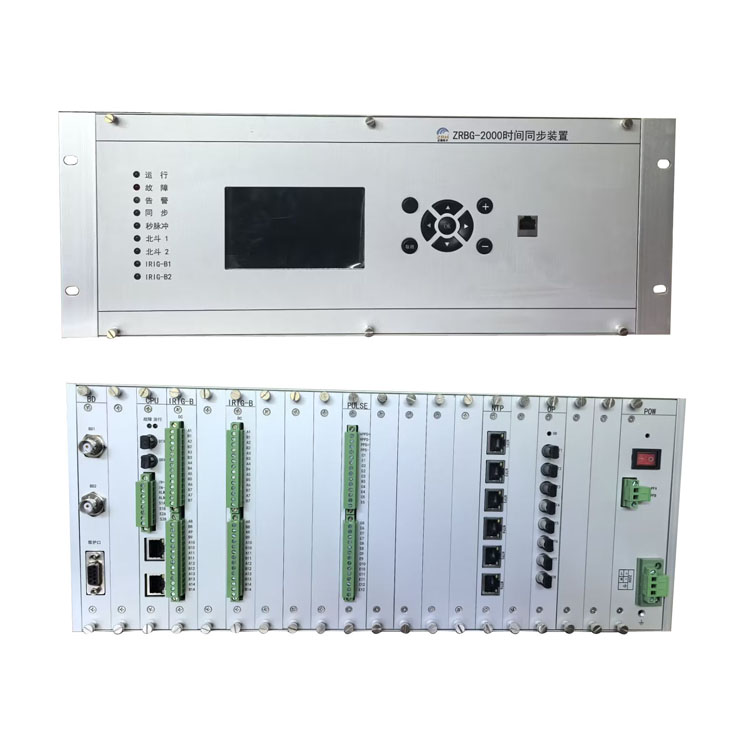

北斗衛星時間同步裝置是一種采用19英寸4U/2U機架設計的高精度、高可靠性時頻同步設備，核心功能是通過接收衛星導航系統(北斗、GPS等)或地面基準信號(IRIG-B),為各類終端設備提供統一、精準的時間基準，廣泛應用于對時序一致性要求嚴苛的關鍵基礎設施領域,如:電力、鐵路、金融、石油化工、礦業等領域。是保障系統協同運行的“時間中樞”。
裝置功能特點:
1、高精度守時功能
接收中國北斗衛星、GPS時間信號、外部IRIG-B碼信號，經過算法處理，由高精度的衛星脈沖對本地晶振進行馴服，從而實現守時功能。
2、時間同步信號輸出
可輸出:PPS、PPM、PPH、IRIG-B(DC)等時間信號、電力行業標準時間報文、NTP/SNTP、PTP，接口類型有:TTL、靜態空接點、光纖、RS-422/485、RS-232、網絡等。
3、時源選擇及切換功能
根據要求選擇相應的時間源，也可以進行時間源的切換。
4、數據狀態顯示功能
實時顯示電源狀態指示，外部時間基準信號指示，時間同步鎖定指示、告警顯示，時間顯示等。
5、告警輸出功能
將電源告警、時間有效性等嚴重告警以空接點的形式輸出。包括失電告警異常告警、失步告警等。
6、系統參數設置功能
可設置主從配置、IP配置、串口信息、板卡信號等。
功能性能指標
l 國網型式試驗檢測報告
ZRBG-2000時間同步裝置具有國網電力科學研究院有限公司實驗驗證中心的型式試驗檢測報告。
l 單北斗認證
ZRBG2000時間同步裝置，通過工業和信息化部電子第五研究所測試認證，獲得了國家單北斗芯片產品認證證書，單北斗認證確保產品的性能穩定和安全可靠，滿足了對高精度、高可靠性授時服務的需求。
l 守時精度
守時精度可根據用戶需要，在 1us/天 ~ 24us/天 之間選擇。（銣原子：1us/天；恒溫晶振：1us/小時、24us/天）
| 項目 | 性能指標 |
衛星授時參數: | 熱啟動： | ≤20S |
冷啟動： | ≤12min |
北斗接收器: | 接收載波頻率： | 1561.098MHz。 |
接收靈敏度： | 捕獲≤－130dBm，跟蹤≤－140dBm； |
授時精度： | ≤100ns（單向） |
時間精度： | ≤1μs（TTL有源脈沖輸出） |
守時精度： | ≤1μs/h |
頻率準確度： | ≤3×10-10。 |
單北斗認證證書 | 工業和信息化部電子第五研究所測試認證 |
守時精度 | 銣原子 | 1us/天 |
恒溫晶振： | 1us/小時，24us/天 |
輸出時間與協調世界時時間同步精確度 | 小于 0.5us |
網管協議 | 支持 Web 管理，支持 61850、104 和 SNMPv1/v2/v3 |
電源 | 單/雙電源，輸入：AC85-265V（47~63Hz）或 DC88-370V 40W 短路保護，過載保護，反接保護，冗余保護 |
告警接點形式 | 繼電器空節點，5.08mm 間距拔插式端子 5A/250VAC 5A/30VDC |
操作系統 | Linux嵌入式操作系統。 |
隔離保護 | 電磁隔離 | 以太網口 1.5kV。 |
浪涌保護 | 各輸出線路 600W。 |
質保 | MTBF | 48000小時 |
保修期 | 5年 |
絕緣性能 | 絕緣電阻： | 大于或等于20MΩ； |
介質強度： | GB/T 13729-3.6.2。 |
耐濕熱性能 | 標準 | GB/T 2423.3 |
溫度: | ＋40℃±2℃ |
相對濕度: | 93％±3％ |
機械性能 | 振動: | GB/T 11287 |
沖擊: | GB/T 14537 |
碰撞： | GB/T 14537 |
EMC性能 | 靜電放電抗擾度: | GB/T 17626.2 Ⅳ級 |
射頻電磁場輻射抗擾度: | GB/T 17626.3 Ⅲ級 |
電快速瞬變脈沖群抗擾度: | GB/T 17626.4 Ⅳ級 |
浪涌（沖擊）抗擾度: | GB/T 17626.5 Ⅳ級 |
工頻磁場抗擾度: | GB/T 17626.8 Ⅳ級 |
脈沖磁場抗擾度: | GB/T 17626.9 Ⅳ級 |
阻尼振蕩磁場抗擾度: | GB/T 17626.10 Ⅳ級 |
振蕩波抗擾度: | GB/T 17626.12 Ⅲ級 |
1.5輸入信號
衛星時間同步裝置可以配置為北斗1+北斗2+2路IRIG-B多模光信號+2路IRIG-RS485 電 B 碼信號。支持BDS-2和BDS-3信號接收。也可根據現場要求靈活配置，常用的配置如下：
方式 1：配置為主時鐘，輸入：單路北斗衛星信號+2 路 IRIG-B 多模光信號
方式 2：配置為主時鐘，輸入：單路 北斗1衛星信號+單路北斗2衛星信號+2 路 IRIG-B 多模光信號
方式 3：配置為從時鐘，輸入：2 路 IRIG-B 多模光信號+2 路 IRIG-RS485 電 B 碼。
1.6 輸出信號
| 項目 | 參數 |
串行接口 | 串口參數 | RS232輸出和RS422/485輸出，波特率可選。數據位8位，停止位1位，奇、偶、無校驗。 |
輸出精度： | ≤ 1 μs |
對時精度： | ≤ 3ms。 |
可編程脈沖輸出接口 | 脈沖設置 | 脈沖輸出可設置為秒脈沖（1PPS）、分脈沖（1PPM）、時脈沖（1PPH），脈沖寬度為10ms～200ms可設。 |
TTL電平 | a)準時沿：上升沿，上升時間≤100ns； b） 上升沿的時間準確度：≤1μs。 |
靜態空接點： | a） 準時沿：上升沿，上升時間 ≤1μs； b） 上升沿的時間準確度：≤3μs； c） 隔離方式：光電隔離； d） 輸出方式：集電極開路； e） 允許最大Uce電壓：220V DC； f） 允許最大Ice電流：20mA。 |
RS-422，RS-485： | a） 準時沿：上升沿，上升時間≤100ns； b） 上升沿的時間準確度：≤1μs。 |
光纖： | 使用光纖傳導時，亮對應高電平，滅對應低電平，由滅轉亮的跳變 對應準時沿。 a） 秒準時沿：上升沿，上升時間≤100ns； b） 上升沿的時間準確度：≤1μs。 |
IRIG-B DC/AC碼輸出接口 |
| 每秒輸出1次IRIG-B DC/AC碼，編碼格式采用《IRIG STANDARD 200-04》， 符合《IEEE C37.118-2005》標準。DC碼編碼采用B000格式；AC碼編碼采用B120格式。 |
IRIG-B（DC）碼 | a） 采用IRIG-B000格式； b） 每秒1幀，包含100個碼元，每個碼元10ms； c） 脈沖上升時間：≤100ns； d） 抖動時間：≤200ns； e） 秒準時沿的時間準確度：優于1μs； f） 接口類型： TTL電平、RS-422、RS-485或光纖； g） 使用光纖傳導時，燈亮對應高電平，燈滅對應低電平，由滅轉亮的跳變對應準時沿。 |
IRIG-B（AC）碼。 | a） 載波頻率：1kHz。 b） 頻率抖動：≤載波頻率的1％。 c） 信號幅值（峰峰值）：高幅值為3V～12V可調，典型值為10V；低幅值 符合3:1～6:1調制比要求，典型調制比為3:1。 d） 輸出阻抗：600Ω，變壓器隔離輸出。 e） 秒準時點的時間準確度：優于20μs。 f） 采用IRIG-B120格式。 |
網絡輸出信號指標 | NTP： | 電纜接口，RFC 1305（NTP）或RFC 2030（SNTP） 對時精度 ：≤ 3 ms； |
IEEE-1588（PTP）： | 光纖接口 對時精度 ：≤ 1 μs； 抖動 ：≤ 200 ns； |
狀態監測： | 電纜接口、光纖接口。 監測精度：≤ 2.5 ms。 |
顯示及告警接口 | 本地人機界面： | 電源狀態指示、外部時間基準信號指示、時間同步鎖定指示、告警顯示、時間顯示等。 |
告警空接點： | 將電源告警、時間有效性等嚴重告警以空接點的形式輸出。目前包括失電告警、異常告警、失步告警等 |
外部信息接口： | 外部信息接口通過網絡接口輸出信息，包括配置信息、告警信息、狀態信息、監測信息等。 |
時間輸出 | 功能 | 1） 輸出單元保證時間信號有效時輸出，時間無效時輸出無效標志。 2） 在多時間源工作模式下，時間輸出不受時間源切換的影響。 3） 主時鐘時間信號輸出口在電氣上相互隔離。 |
應用范圍：
廣泛應用于電力、鐵路、金融、石油化工、礦業、水利、新能源、政務辦公網絡等對時序一致性要求嚴苛的關鍵基礎設施領域。
