六氟化硫氣體泄漏在線監測系統做氣體濃度監測的“守護神”

六氟化硫SF6氣體已有百年歷史，它是法國兩位化學家Moissan和Lebeau于1900年合成的人造惰性氣體， 1947年提供商用。當前SF6氣體主要用于電力工業中。化學性質穩定。微溶于水、醇及醚，可溶于氫氧化鉀。不與氫氧化鈉、液氨、鹽酸及水起化學的反應。300℃以下干燥環境中與銅、銀、鐵、鋁不反應。500℃以下對石英不起作用。250℃時與金屬鈉反應，-64℃時在液氨中反應。與硫化氫混合加熱則分解。200℃時，在特定的金屬如鋼及硅鋼存在下，能促使其緩慢分解。

   六氟化硫氣體泄漏在線監測系統是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統。它主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、GSM短信息發送報警信息、歷史數據查詢等諸多豐富功能。
   它獨有的微量SF6氣體檢測技術，能檢測到1000ppm濃度的SF6氣體，不僅可以達到保障人身安全的目的，而且還能確保設備正常運行：進口高穩定的氧傳感器，可以為現場工作人員提供更多一層可靠保護。

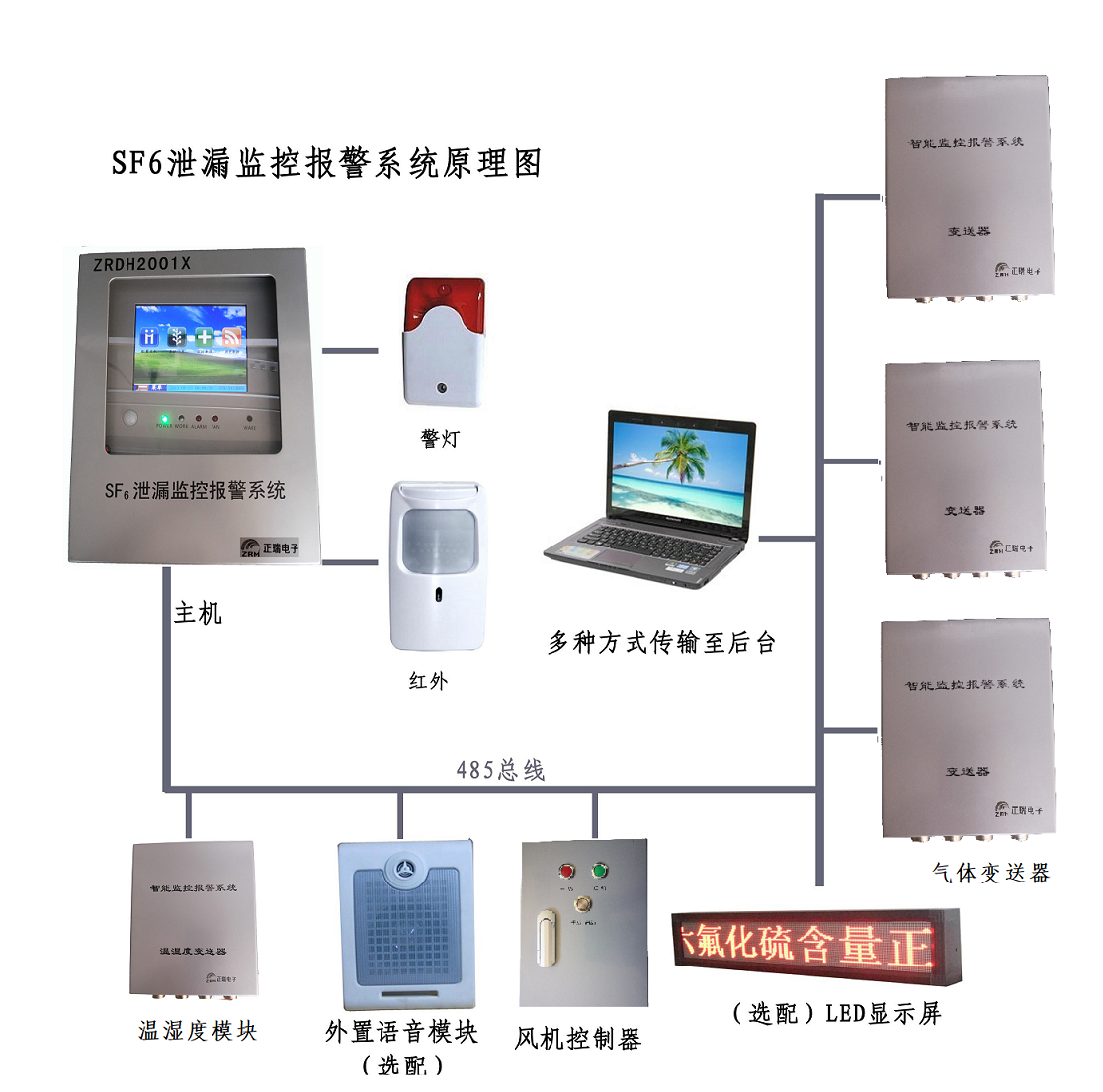

方案框圖：

六氟化硫氣體泄漏在線監測系統由ZRDH2001X型監控主機，ZRCS-10型SF6/O2采集模塊 ，溫濕度采集單元,人體紅外感應傳感器,聲光報警裝置，風機控制模塊以及LED顯示屏等組成。可實時SF6氣體濃度定量檢測、氧氣含量檢測、溫濕度檢測等。系統自動記錄各種報警數據，通風設備啟動數據，可以自由設定1~1000ppmSF6告警閥值,以及自動啟動通風時間，SF6泄露超過設定告警閥值時超標告警，氧氣含量＜18％時缺氧告警，并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。

 六氟化硫氣體泄漏在線監測系統技術參數：

SF6濃度檢測范圍：0～1500ppm ，誤差小于1%

O2濃度檢測范圍0－25%，缺氧報警點：18%，精度＜±0.5%；
泄漏報警閾值：1000ppm（可調）
報警誤差：±5％設置值
溫度顯示范圍：-20～+99℃，精度＜±0.5%；

濕度顯示范圍：0～99%RH，精度＜±3%；

輸入電源：AC220V±20%；

報警輸出接點功率：AC220/5；

風機輸出接點：380V/15A（三相）或220V/15A；

風機啟動：O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，

每次啟動時間按時段自動設置，可手動控制或強制啟動風機；

SF6氣體檢測報警誤差＜5%，O2報警誤差＜0.5%；

系統平均無故障工作時間（MTBF）為8000小時；
主機多種形式：彩屏，全觸摸操作，壁掛式機箱、嵌入式安裝、面板固定式

六氟化硫氣體泄漏在線監測系統：

（1）空氣中氧氣含量檢測功能
（2）環境中SF6氣體含量檢測功能
（3）環境中溫、濕度檢測顯示功能
（4）缺氧報警功能、SF6氣體含量超標報警功能
（5）缺氧或SF6含量超標，具有強制排風、定時排風、人工強制排風功能
（6）實時顯示各種參數功能、歷史資料查詢功能

山東正瑞成立于2002年，致力于電力工業自動化事業，被評為高新技術企業。公司的主要產品有sf6六氟化硫監測系統、智能變電站綜合在線監測系統、GPS 同步時鐘系統、高低壓開關柜測溫系統、分布式光纖測溫系統、電纜測溫等。廣泛應用于電力、化工、石油、冶煉、煤炭、冶金、安全防護等眾多領域。

  企業通過了ISO9001:2015質量管理體系認證，擁有多項專利，具有完全自主知識產權，技術先進、性能穩定，全都形成了從設計、選型、安裝、調試等一線式服務體系，能為客戶提供綜合、完善的系統解決方案。擁有30余項國家專利及資質榮譽證書。咨詢電話：0533-3582840。
