無源無線測溫傳感器安裝實例

一、無源無線測溫傳感器介紹

山東正瑞DTS-6無源無線溫度傳感器采用超低功耗設計：主芯片采用美國TI公司，功耗低，低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。測溫元件采用耐高溫、高精度熱敏電阻，測溫范圍寬至-40℃～+200℃，精度 ±1%。當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，溫度傳感器一次回路取能范圍大大加寬:只用2a就可啟動，高至10000A，完全滿足現有市場的開關柜負荷要求（現有市場的開關柜設計負荷高可至6000A），基本無盲區。 將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在3A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

二、無線測溫傳感器安裝案例

無線測溫傳感器安裝原則：無源無線溫度傳感器廣泛應用于高低壓開關柜、環網柜觸頭、刀閘開關、高壓電纜接頭、干式變壓器、低壓大電流柜等電氣設備的溫度在線監測；我公司無源無線溫度傳感器避免使用電池所帶來的局限，體積小巧，僅相當于傳統傳感器的一顆電池大小，可以安裝在動觸頭等狹小的空間內，所以優先推薦安裝動觸頭。

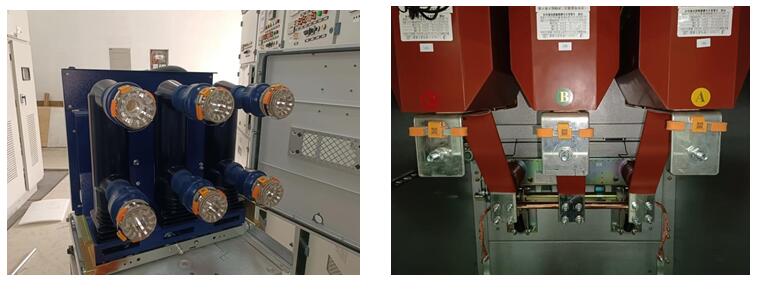

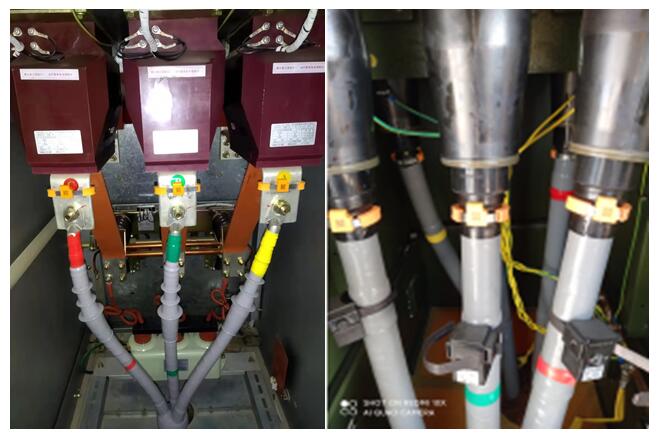

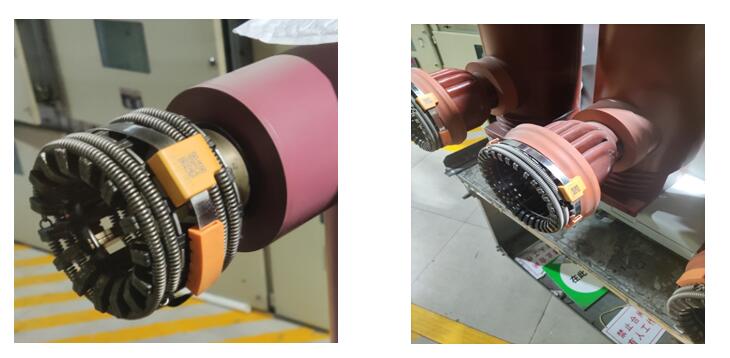

（1）無線測溫傳感器在高壓開關柜測溫安裝位置：斷路器動觸頭處，刀閘、電纜出線終端頭與銅排連接處，母排接點處。

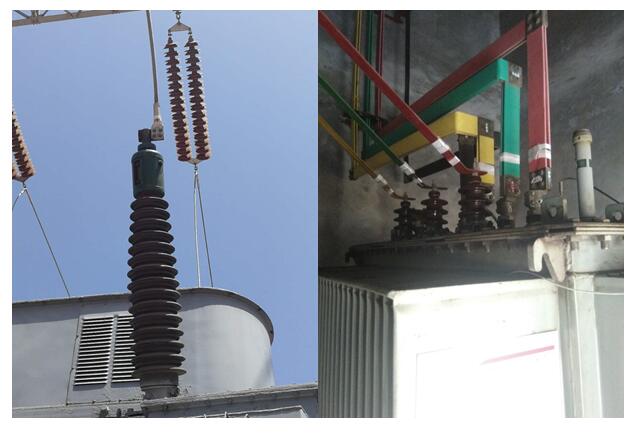

（2）無線測溫傳感器安裝在變壓器進出線電氣連接處

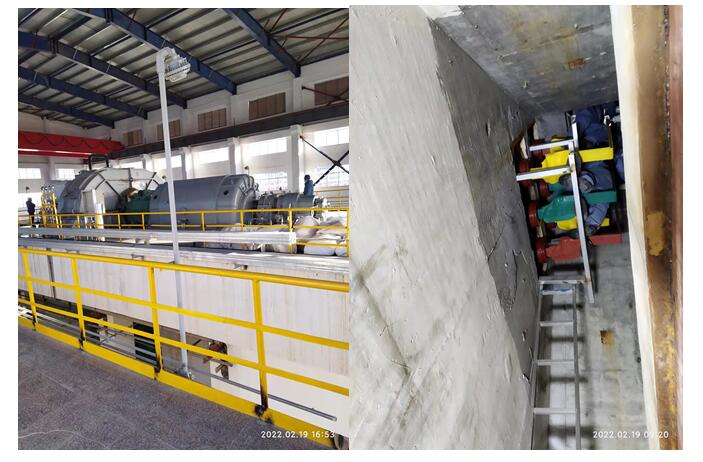

（3）無線溫度傳感器安裝在發電機出線銅排連接軟連接處

（4）無線溫度傳感器在 齊翔騰達化工 安裝案例



山東正瑞生產的無源無線測溫裝置及開關柜智能操控裝置均按ISO9001認證要求設計和生產。所有出廠產品均嚴格按檢驗程序100%進行檢驗，保證成品一次交檢合格率99%，成品 抽查合格率99%。我們對所有用戶均提供：技術更新、質量更好、服務更佳的產品。
