高壓開關柜是目前很多企業配電系統重要組成部分之一，為了避免高壓開關柜因溫度過高出現不必要的問題,無線測溫系統的存在就顯得尤為重要。在高壓開關柜內加裝無線測溫實時監測系統，可以實時掌握高壓開關柜的溫度變化趨勢和運行狀態,做到事故隱患及時排查，并合理預留設備檢修時間。

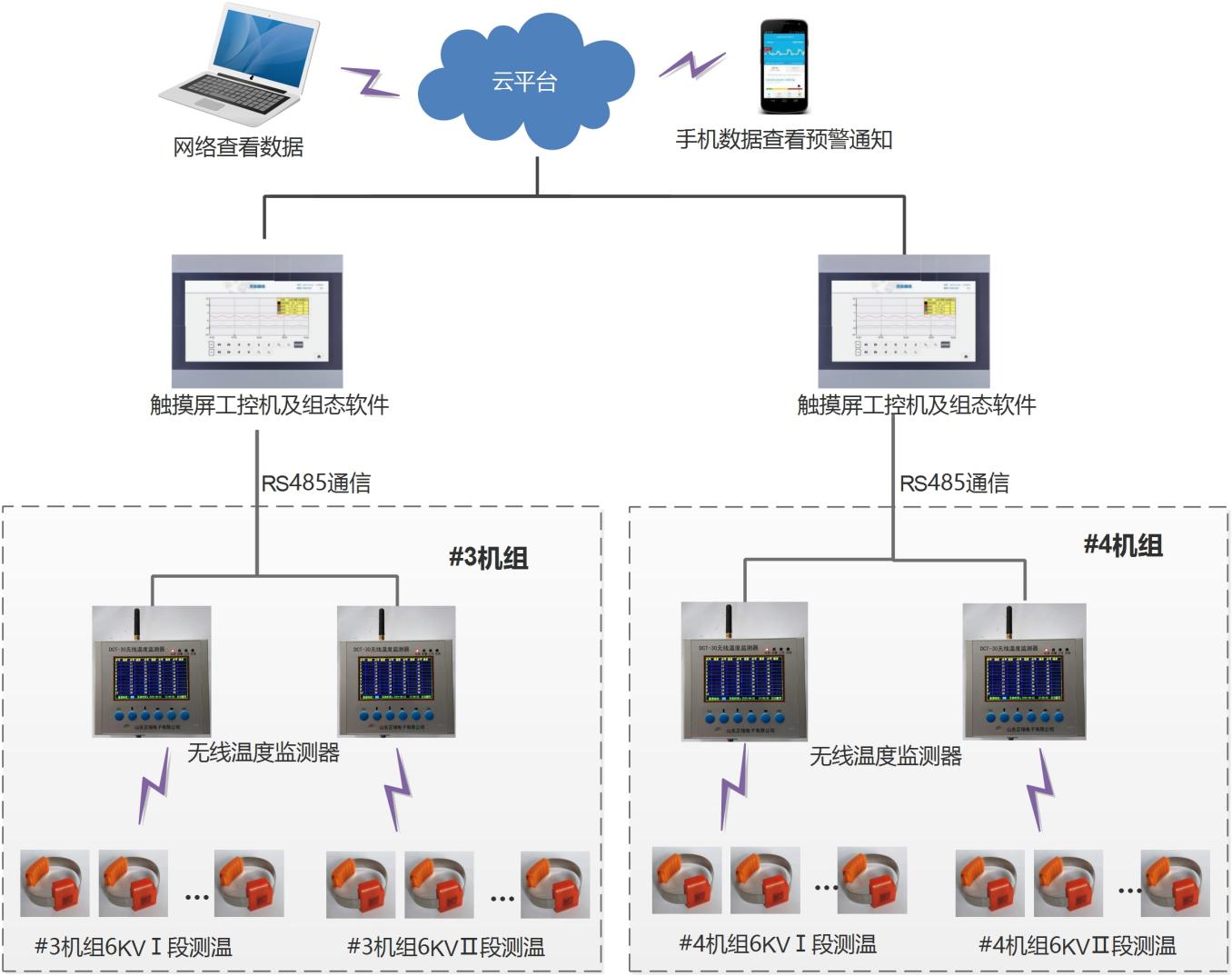

   開關柜無線測溫系統由無線溫度傳感器、無線溫度監測器、監控主機及組態軟件等組成。

 1、ZRDTS-6無源測溫傳感器

溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

性能指標

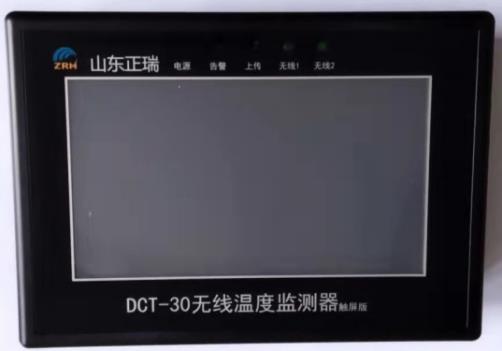

2、DCT-30無線溫度監測器（10寸測溫主機）

用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

3、監控軟件

ZRMSCADA在線監測軟件分為通訊模塊，監控模塊，組態設計模塊組成。

通過該軟件，能夠與不同協議的終端儀表通訊，并將數據寫入SQL數據庫，可查詢歷史記錄，曲線，報警窗口彈出，打印等。同時能夠實現局域網內客戶端查看數據。

主要功能如下：

（1）電氣監控系統分布圖：在顯示界面可以顯示一次系統模擬圖。

（2）溫度監測：在監控系統上集中顯示被測各點的溫度值。

（3）報警功能：實際測量到的參數值超過報警值時進行聲光報警，并帶有語音報警功能。

（4）故障顯示：被測設備溫度點的位置非正常工作時顯示故障。

（5）數據庫功能：存儲所有被測點的各個時刻的溫度值，以便進行歷史查詢歷史曲線顯示。

（6）權限管理：可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員操作方生效。

（7）遠程通信：系統提供 RS485 總線通訊方式，以滿足遠程通信。

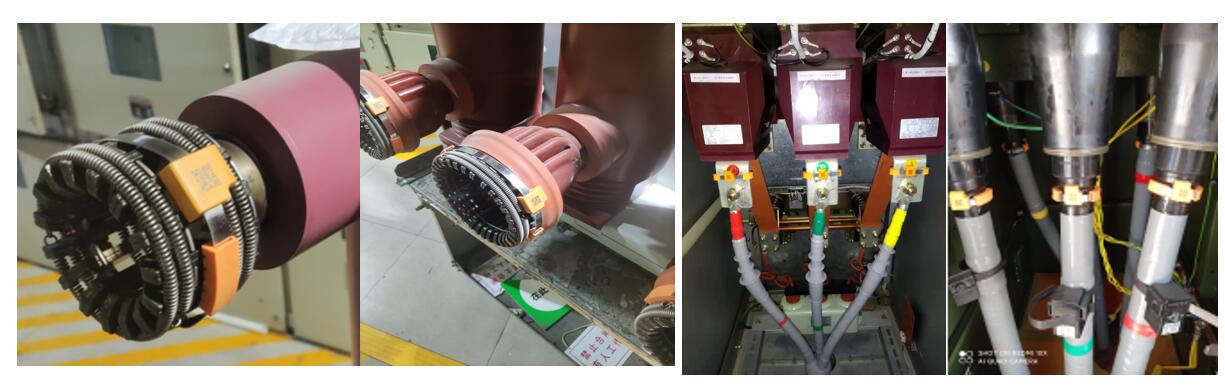

4、無線溫度傳感器安裝

   無線溫度傳感器應采用CT取電的供電模式。通過合金帶固定于被測位置或就近位置，保證傳感器感溫部位與被檢測部位表面充分接觸以保證測溫效果，安裝后的電氣間隙不低于對應電壓等級的最低安全間隙。

   山東正瑞：20年專注電力設備安全在線監測研究。主要產品：開關柜無線測溫系統、無線測溫智能操控裝置、單總線電纜測溫系統、分布式光纖測溫系統、變壓器鐵芯接地電流在線監測系統、GIS局部放電在線監測系統等。
