一、概述

 避雷器在線監測系統是用于對變電站交流無間隙氧化物避雷器在線監測其電氣性能的裝置，該裝置通過對避雷器的泄露電流進行實時不間斷的監測來反映避雷器性能的好壞，值班人員可以在控制室內通過儀表觀察直接了解各路避雷器的運行情況。

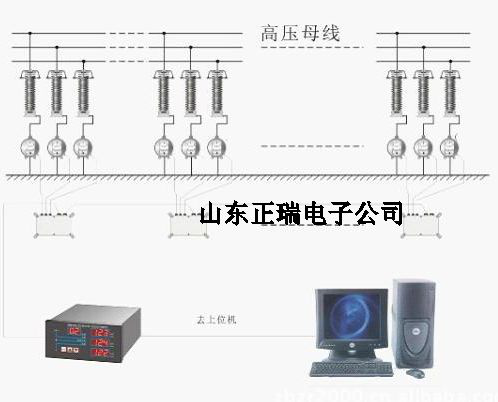

二、系統結構圖

三、系統組成

避雷器在線監測系統由避雷器在線監測儀、避雷器在線監測系統主機、光電轉換器、光纖、屏蔽電纜等組成。

實物圖

避雷器泄露電流在線檢測儀

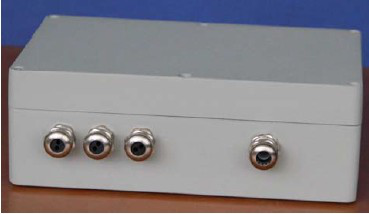

避雷器光電轉換器

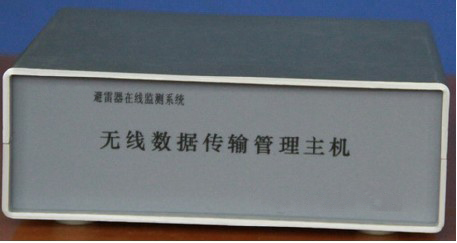

避雷器主機

四、系統功能

可以監測各種母線、架空線路、電纜終端等運行的MOA；

無需引入PT信號就可在線監測線路避雷器阻性電流；

采用高效的電源管理方案可有效的降低系統功耗，延長電池的使用壽命；

采用一次鑄造成型的金屬防水箱，充分的適應鐵塔上的環境；

監測MOA的泄漏電流的全電流及其阻性分量、MOA動作次數、環境參量等數據；

對MOA進行實時自動監測，并定時將監測結果遠傳至中心控制站，當監測數據超過允許值或MOA動作時，發出報警信息；

配有高精度實時時鐘，自動記錄MOA動作時間和次數，便于進行統計分析；

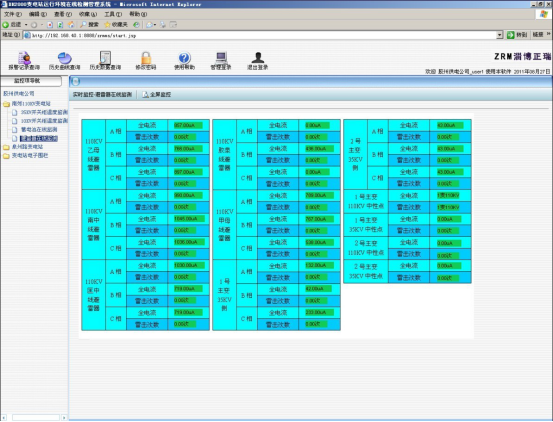

監測結果具有多種顯示方式，包括數據列表方式、圖形顯示方式等。可本機顯示也可通過網絡訪問數據信息；

采用多級隔離和屏蔽等技術措施，系統運行安全、穩定可靠，抗干擾能力強。

五、性能指標

MOA泄漏電流檢測范圍：0～6mA；

MOA泄漏電流精度：±0.05mA；

通訊方式：485傳輸方式；

監測數據包括MOA的基波電流值和三次、五次、七次諧波值，環境參量等；

阻性電流變量的判別能力：在系統工作正常的情況下達到99.9％；

監測儀采樣周期：正常時12小時/次；發現異常時30分鐘/次；

避雷器動作立即上傳，上傳時間取決于當?shù)鼐W(wǎng)絡；

系統在無光照情況下連續工作10天以上；

系統軟件可對海量終端進行監測；

防潮、防水性能符合IP65標準，滿足戶外使用要求。

現場圖
