福建某紙業公司熱電廠電流高壓開關柜無線測溫改造方案

一、項目內容

需向福建紙業股份有限公司熱電廠提供高壓開關柜無線測溫裝置，共324只無源無線溫度傳感器，計劃安裝于36面KYN28-12型高壓柜內，每面柜安裝9只無源無線溫度傳感器。其中6只安裝于動觸頭梅花觸頭，3只安裝于電纜終端連接母帶上）。同一高壓室的集中顯示在同一臺溫度在線監測終端上。同時提供6臺溫度在線監測終端、1套手持便攜式無線測溫接收器及其它配套的裝置。

二、高壓開關柜無線測溫系統結構圖

高壓開光柜無線測溫系統可以對開關柜上、下觸頭、電纜終接頭等電氣接點溫度實現接觸式溫度在線監測。可實時在線監測開關柜觸頭、電纜終端的溫度，當溫度過高超過預設報警值時能及時報警，并通知運維人員處理，減少設備的損失。


1、無線溫度傳感器安裝

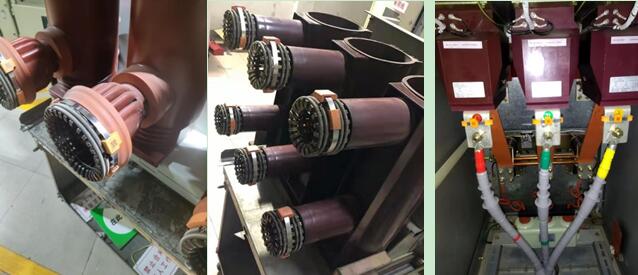

溫度傳感器應采用CT取電的供電模式，外形尺寸25mm*21mm*9mm。在動觸頭梅花觸頭、電纜終端連接母帶上安裝。通過合金帶固定于被測位置或就近位置，保證傳感器感溫部位與被檢測部位表面充分接觸以保證測溫效果，安裝后不會對開關整體絕緣性能產生影響。

2、溫度在線監測終端安裝

分別在高壓室安裝6臺溫度在線監測終端裝置。放置開關室墻上或柜內，用以接收并顯示傳感器數據。

3、手持便攜式無線測溫接收器

手持測試平板，內置可充電鋰電池，7寸顯示屏，實時接收區域內所有傳感器數據，顯示傳感器ID、溫度數值以及數據包數統計，可實時顯示工作剩余電量。

三、產品介紹

（一）高壓開關柜無線測溫裝置介紹

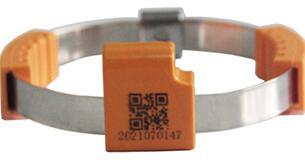

1、DTS-6開關無線溫度傳感器

    無線溫度傳感器具有小巧的體積，微型接觸式，非探頭外引式，安裝簡便。安裝時不會破壞原開關柜結構，不能影響原開關柜性能（如動熱穩定性、溫升性能、絕緣安全距離、絕緣爬距等絕緣性能），柜內安裝不存在角度對準問題。優先安裝于動觸頭。無線溫度傳感器采用無線傳輸，隔離徹底、抗干擾性強，在電磁場環境下也可穩定運行。

當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。

感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜動觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。采用低功耗設計，溫度有變化，即時發送；溫度無變化，可根據溫度自適應發送頻率，自動調整發送頻段和時長。

傳感器靜態功耗小于1uA，外殼采用耐高溫阻燃材料，溫度范圍-25~125℃。阻燃、耐氣候老化。防護等級達到IP68。每支溫度傳感器均具備唯一的ID號，且不少于10000種，以避免傳感器混淆。

技術參數:

所有材料及器件均采用工業級及以上等級，保證現場運行安全。

2、DCT-30無線溫度監測器 （溫度在線監測終端）

用于接收無線溫度傳感器發射的無線數字信號, 實時接收設備接點溫度數據。通過彩色液晶顯示屏顯示當前所測溫度，同時上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。溫度在線監測終端接收測溫點的個數滿足客戶需求留有充足余量，可方便升級增加測溫點。

系統的數據接口統一遵循Modbus標準通信規約，通信方式統一采用RS485、以太網等方式，波特率可調，并提供通訊規約及點表。

技術參數：

主要功能：

3、ZRMSCADA3.0 在線測溫軟件系統（后臺監控軟件）

后臺安裝配置在線測溫監控系統,可實現監測測點溫度、運行狀態全程記錄、溫度超限語音報警、歷史數據曲線記錄、屏幕溫度展示等功能。便于值班人員判斷溫升情況，提前采取預防措施，后臺監控系統可與其他監控系統進行接口，數據上傳至原有監控系統后臺。

該測溫系統具有以下功能：

具有ModbusRTU，ModbusTCP，IEC101，104等多種標準協議，可以增加其他非標準協議通信模塊。

l  可以查看現場實時數據；

l  采用C/S結構，可通過安裝客戶端軟件查看數據；

l  具有歷史數據查閱功能、歷史溫度數據曲線功能。

l  具有溫度越限報警功能，包括光字和語音報警。

l  權限管理，獲得權限可通過客戶端瀏覽數據。

l  報警聯動，報警時彈出報警畫面，顯示報警位置。

l  溫度在線監測系統附帶溫度實時在線監測管理分析軟件包，可實現監測測點溫度、 超溫報警、運行狀態全程記錄、歷史數據、溫度曲線記錄等功能。

l  軟件可建立開關柜設備數據庫，顯示設備的結構及型號等參數，幫助運行人員分析對比設備監測點的過熱情況，預測出故障發生的部位。

四、設備使用的標準
