高壓電纜頭無線測溫系統技術方案

高壓電纜頭在高壓盤柜電纜倉內，人員巡檢往往無法查看測溫，為提前發現高壓電纜頭發熱隱患，避免電纜頭因發熱造成短路事故，需在高壓電纜頭加裝無線測溫裝置。

某供水供電公司本次項目實施中共有 60個變配電室 800 臺高壓柜需要增加無線測溫裝置。熱電廠共有 2 個變配電室 54 臺高壓設備需要增加無線測溫裝置。

一、無線測溫在線監測系統設計

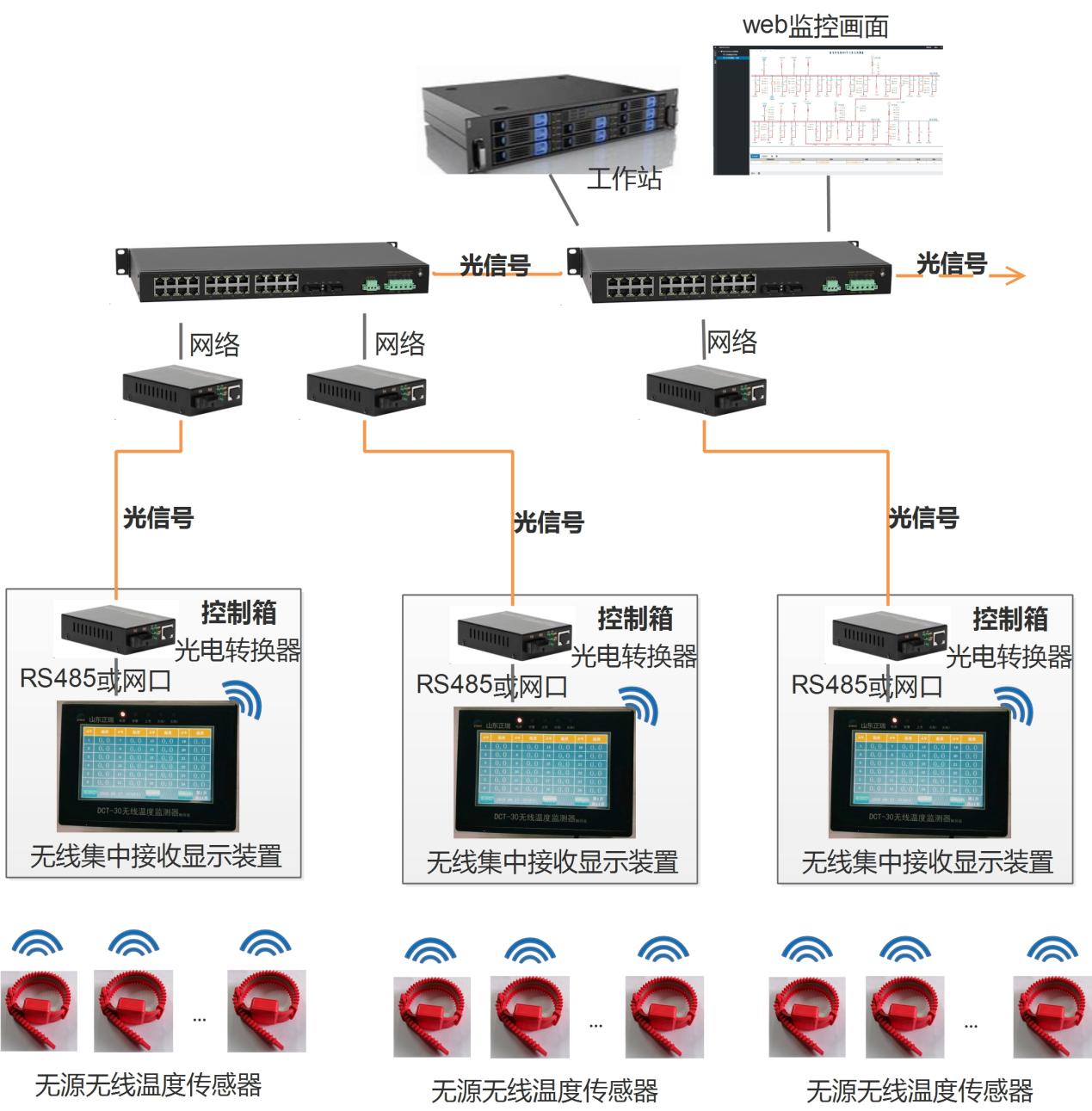

（1） 無線測溫通信結構圖

（2）無線測溫通訊方案

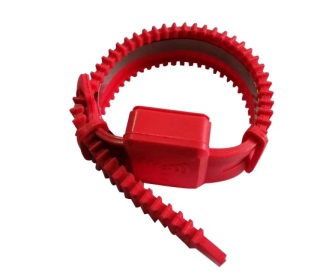

無源無線溫度傳感器通過卡扣綁扎方式，將具有絕緣外護套的電磁合金片固定在測溫點上。

無線接收顯示裝置和光電轉換器安裝到控制箱內，每個配電室安裝一套，用于接收顯示本配電室電纜接頭溫度，具有兩個獨立上傳接口RS485和RJ45網口，可通過標準modbusRTU和modbusTCP協議上傳數據。

各個配電室，變電站之間通過光纜建立TCP/IP通信網絡,測溫數據不但可以在本站變電所能夠集中顯示，而且同時能通過網絡將測溫數據遠傳至化南變，建立電纜測溫數據系統。

二、主要產品功能及技術指標介紹

（1）ZRDTS-6無線溫度傳感器

溫度傳感器通過卡扣綁扎方式，將具有絕緣外護套的電磁合金片固定在測溫點上。當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。

無線溫度傳感器采用低功耗設計，溫度無變化時，傳感器數據傳輸頻率不高于2分鐘，當溫度有變化時即時傳輸。無線測溫傳感器為感應取電模式。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

無線溫度傳感器技術性能指標：

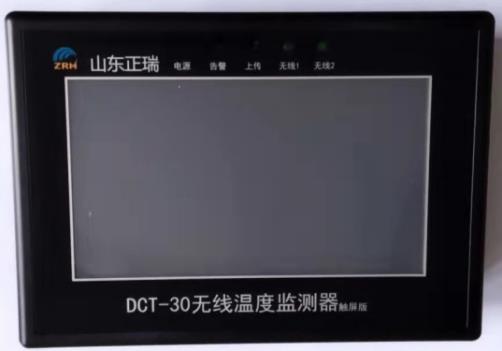

（2）ZRDCT-30無線溫度監測器（無線集中接收顯示裝置）

無線集中接收顯示裝置用于接收無線溫度傳感器發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理，通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

界面為彩色高清液晶顯示屏，背光開關可控，適用多種應用場合，實時時鐘顯示，并作為事件記錄的時間基準，所有參數靈活可設，操作方便，掉電數據不丟失當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示。

接收器與傳感器可在200米以內無線接收，并帶穿透功能。按照客戶要求，無線測溫接收顯示裝置嵌入式安裝在現場戶內控制箱面板

性能指標：

（3）測溫監控系統接入軟件

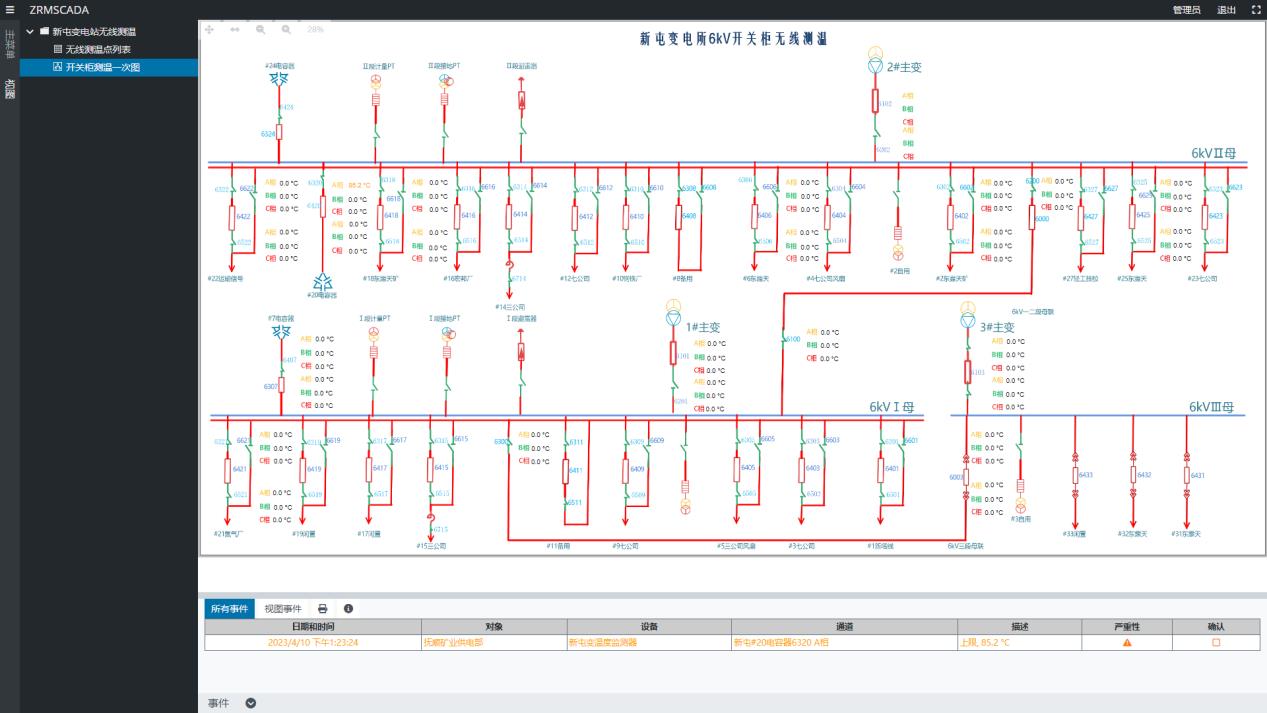

ZRMSCADA在線監測軟件分為通訊模塊，監控模塊，組態設計模塊組成。

通過該軟件，能夠與不同協議的終端儀表通訊，并將數據寫入SQL數據庫，可查詢歷史記錄，曲線，報警窗口彈出，打印等。測溫數據、畫面、報警全部實現統一監控。需將新增的主機數據集中傳輸在總變控制室,主機界面至后臺總控之間的信號采用光纖傳輸。

主要功能如下：

（1）電氣監控系統分布圖：在顯示界面可以顯示一次系統模擬圖。

（2）溫度監測：在監控系統上集中顯示被測各點的溫度值。

（3）報警功能：可實現超溫報警、溫度突變報警等功能；在現場發生報警時，主控電腦彈出報警對話框，顯示報警時間、站點、設備名稱。

（4）監測軟件具有定時生成溫度報表功能，可調閱每個溫度點的歷史曲線。

（5）故障顯示：被測設備溫度點的位置非正常工作時顯示故障。

（6）數據庫功能：存儲所有被測點的各個時刻的溫度值，以便進行歷史查詢歷史曲線顯示。

（7）權限管理：可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員操作方生效。

（8）遠程通信：系統提供 RS485 總線通訊方式，以滿足遠程通信。

（9）手機APP功能：帶有手機APP功能，與系統云平臺同步。可以實時查看溫度數據，產品發生報警時信息及時推送聯系人。

（10）內置web服務器，可通過瀏覽器監控畫面和報警。
