六氟化硫氣體泄漏報警傳感器在配電室中的重要應用

 六氟化硫SF6氣體絕緣強度高、滅弧特性好，而且還增加了開斷能力。已成為當今廣泛應用于各種電壓等級的SF6氣體斷路器、組合電器（GIS）等產品。電氣工業利用其很高介電強度和良好的滅電弧性能，使用于高壓開關、容量大的變壓器、高壓電纜和氣體的絕緣材料等。

  SF6氣體無色無味無毒，且不燃，比重比空氣高。當裝有SF6設備的配電裝置室如GIS發生泄漏后，SF6氣體在低層空間積聚到一定濃度后，如果工作人員進入室內，會發生大腦缺氧，甚至快速窒息等嚴重威脅人身安全的事故。另外，在電弧以及高溫、局部放電等因素影響下，SF6氣體會產生如SF4、S2F2、SOF2等高毒分解物，某些分解物遇水產生腐蝕性電解質，這些不僅會危害電氣設備的正常運行，而且還會對人的身體安全構成嚴重威脅。

  《電業安全工作規程》特別規定，裝有六氟化硫SF6設備的配電室須保證SF6濃度小于1000ppm，配電室除了要裝設強力通風裝置外，還必須安裝可以報警的氧氣、SF6檢測儀和六氟化硫SF6氣體泄漏報警裝置。氧氣檢測儀和SF6氣體濃度檢測報警器中檢測氧氣濃度、SF6氣體濃度的核心元器件是氧氣傳感器和SF6紅外傳感器。

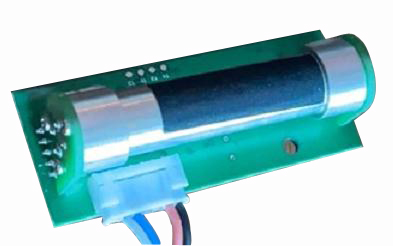

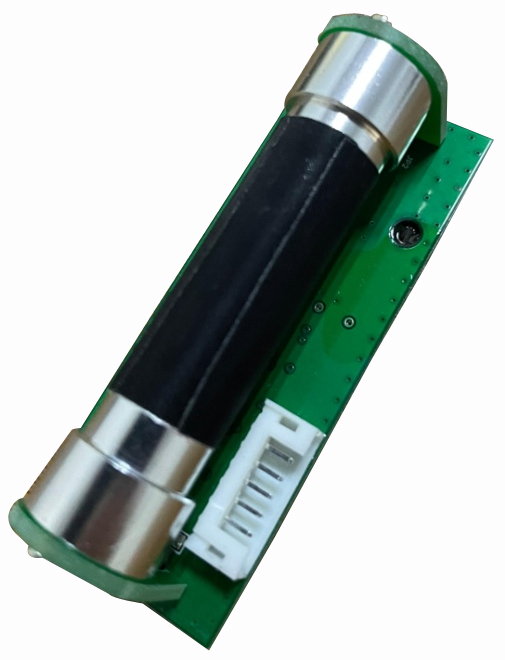

山東正瑞ZRCS-10型 紅外SF6氣體傳感器

   采用德國smartGAS公司的SF6傳感器紅外光譜原理，也就是激光的原理！與電化學原理相比，紅外SF6傳感器（六氟化硫傳感器）具有高可靠性，長壽命，高性價比。 不受H2O，酒精，CO2氣體干擾。它廣泛地用于電力設備的SF6氣體泄漏監控報警系統 （0-1000ppm)中，SF6檢漏儀（0-50ppm),SF6檢漏儀純度分析儀（0-100%）。

與但波長單光束相比，雙波長雙光束技術可以避免因為光源的老化、采樣池和檢測器表面污染而引起的漂移。參比通道的被調制的特定波長的單色光不會對被測量氣體產生吸收。 它產生一個穩定的信號，此信號只受外部影響而變化，不受被測量氣體影響。

目前一些電力服務商還在使用電化學原理的六氟化硫傳感器，但這種SF6傳感器，不能滿足電力行業的低量程的SF6的測試，例如0-50PPM，還有0-1000PPM的，但紅外原理的SF6傳感器就可以定制這些量程。

特點：

(1)      紅外光譜吸收原理（NDIR）

(2)      雙波長，帶溫度補償

(3)      高可靠性，與其他氣體不會產生交叉反應。

(4)      與電化學傳感器相比，六氟化硫傳感器紅外傳感器長達10 年的壽命

(5)      高性價比，可承受的優惠價格。

(6)      與電化學傳感器相比，六氟化硫傳感器省去售后維護費用

(7)      無輻射源，無危害

(8)      微型結構，低功耗

(9)      數字量和模擬量輸出。

主要技術參數：

(1)      SF6濃度超限報警點：1000ppm,根據要求自由設定,精度＜±5%；

(2)      O2濃度檢測范圍：0－25%，缺氧報警點：18%，現場可調，精度＜±0.5%；

(3)      溫度顯示范圍：-20～+99℃，精度＜±0.5%；

(4)      濕度顯示范圍：0～99%RH，精度＜±3%；

(5)      輸入電源：AC  220V±20%；

(6)      報警輸出接點功率：AC220/5A；

(7)      風機輸出接點：380V/15A（三相）或220V/15A；

(8)      風機啟動：O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機；

(9)      5路大容量報警觸點輸出。

(10)   SF6、O2變送器采用進口原裝的傳感器，壽命長；

(11)   SF6氣體檢測報警誤差＜1%，氧氣報警誤差＜0.5%；
