無源無線測溫，足不出戶把握高壓開關柜設備溫度變化

  電廠、變配電站的高壓開關柜在長期運行過程中，開關的觸頭、電纜接頭以及與母線連接處等部位因老化或接觸電阻過大而發熱，據統計，因“過熱溫升”原因引起的高壓開關柜運行故障，約占高壓開關柜總故障率的36%，成為引發電力系統故障的主要原因之一。

  由溫升異常引起的高壓開關柜內的短路故障，可能會造成設備局部燒毀，甚至全部報廢，造成重大的人員傷亡和財產損失。因此對高壓開關柜內溫升重點區域進行實時溫度監測，才能有效保障電力系統更加安全可靠運行。

  為什么說開關柜無源無線測溫系統能夠足不出戶就能掌握呢？

（1）山東正瑞開關柜無源無線無線測溫系統的溫度傳感器安裝在高壓設備上，通過無線傳輸的方式將前端溫度傳感器監測到的溫度數據，傳送到數據服務器，通過數據服務器發送到總調度控制中心及手機小程序。查詢結果包括：數據記錄列表、數據查詢統計圖表、溫度數據曲線等內容。

（2）通過溫度數據曲線預測也可以預測事故發生情況，實現對監測點以供電系統圖式顯示和列表式菜單顯示方式（可自定義設置報警參數）。一旦發現溫度過熱、或急劇升溫到設置報警溫度當即報警，完成足不出戶把握整個體系的發熱情況。這樣利用電氣系統聯網信息的全面優勢，將電氣設備的溫度歷史變化數據相對比，提前做出預警，防范于未然。

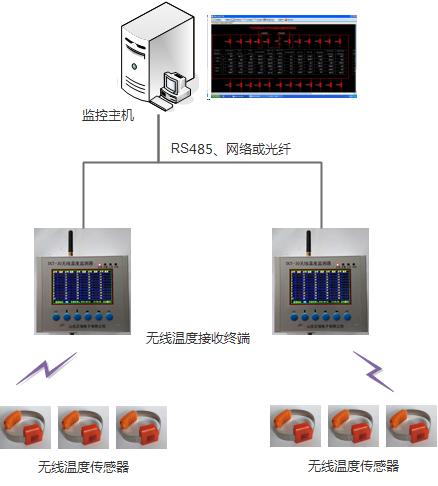

    開關柜無線測溫系統組成：

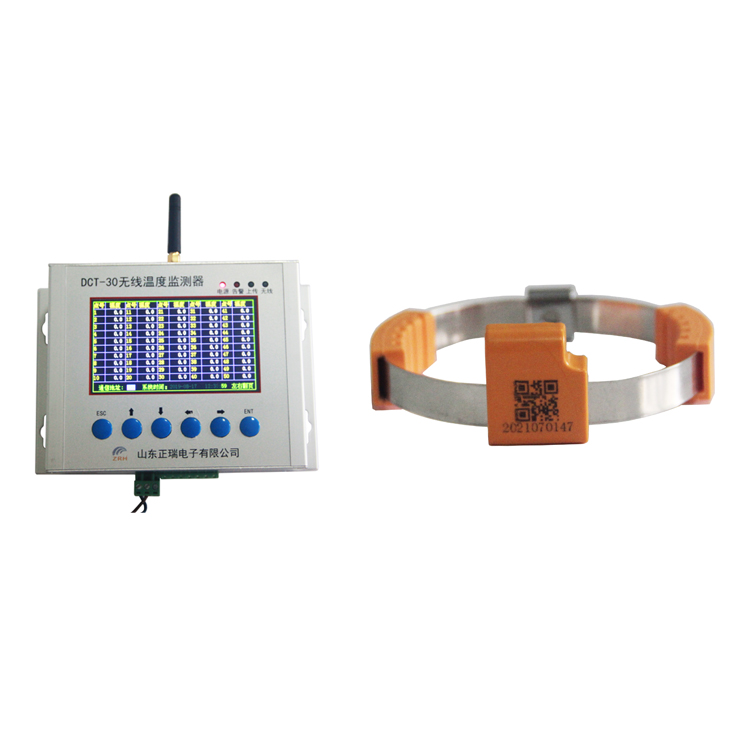

系統主要由無線溫度傳感器、無線溫度監測器、系統軟件三部分組成。

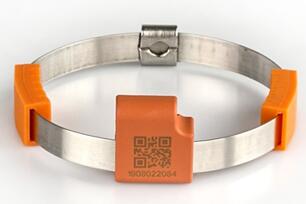

（1）無線溫度傳感器

無源無線溫度傳感器具有小巧的體積，與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

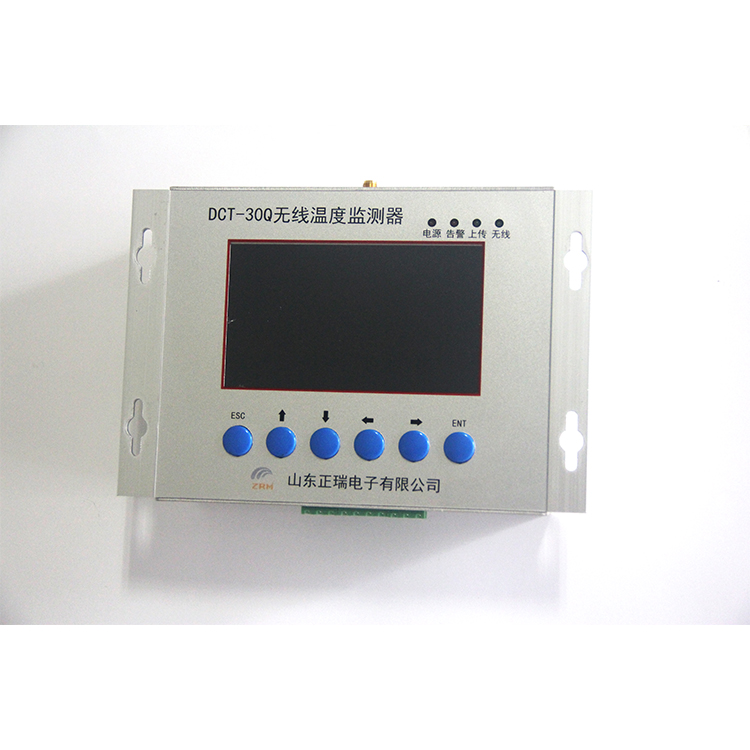

（2）無線溫度監測器

 無線測溫監測器用于接收無線溫度傳感器發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理，通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

（3）系統軟件

山東正瑞ZRMSCADA無線測溫監控軟件界面可根據用戶要求組態各種畫面。可以采集無線溫度監測器數據，通過組態畫面實時顯示溫度，超限報警，能夠查詢溫度歷史數和曲線進行分析，可通過手機APP查看數據和接收報警通知。同時能夠將數據上傳阿里云服務器，通過手機APP查看和報警。

具有ModbusRTU，ModbusTCP，CDT等多種標準協議，可以增加其他非標準協議通信模塊。



開關柜無線測溫的優點

（1）實時性：溫度采集時間間隔可以按秒級設定，保證數據的記錄、分析及時準確，為設備檢修、生產調度等提供可靠依據。

（2）安全性：獨立式等電位絕緣安裝，有效避免爬電影響，

（3）準確性：進口高精度數字式溫度傳感器，采用接觸式測溫，測量精準度可達±1℃。

（4）易用性：基于優良的操作平臺，采用模塊化設計，操作簡便。

（5）低成本高效益：可以節省人員，提高工作效率；

  山東正瑞開關柜無源無線測溫系統解決了不易對高壓開關柜發熱部位進行溫度監測的難題，其無線測溫傳感器能夠安全、方便地安裝在高壓開關柜斷路器觸頭、隔離開關觸頭、電纜接頭和母排連接處，完成溫度實時監測，并通過數據接收天線接收無線測溫傳感器的溫度數據,傳輸數據讀取器進行解析，然后通過RS485通信傳輸給后臺監控系統，為運行管理人員展現高壓柜的實時運行情況,保證電網的安全可靠運行。
