“全天候氣體濃度監測師”——六氟化硫氣體泄漏報警監測裝置

在電力工業中，六氟化硫（SF6）氣體是一種重要的介質，它用作封閉式中、高壓開關的滅弧和絕緣氣體。六氟化硫氣體的卓越性能實現了裝置經濟化、低維護化的操作。與普通裝置相比，可以節省最多90％的空間。

正常狀態下的六氟化硫氣體對人體沒有毒性。但在高壓電弧的作用下，SF6氣體會發生部分分解，而其分解產物往往含有劇毒，即便是微量，也能致人非命。當使用以SF6氣體為絕緣和滅弧介質的室內開關在使用過程中發生泄漏時，泄漏出來的SF6氣體及其分解產物會往室內低層空間積聚，造成局部缺氧和帶毒，對進入室內的工作人員的生命安全構成了嚴重的危險。因此，在配電室中對六氟化硫氣體泄露監測很有必要。

山東正瑞設計生產的六氟化硫氣體泄漏報警監測裝置廣泛應用于電力系統、工廠企業10KV、35KV、110KV、220KV、500KV各種電壓等級的SF6開關室、組合電氣室（GIS室）、SF6主變室等。

裝置介紹：

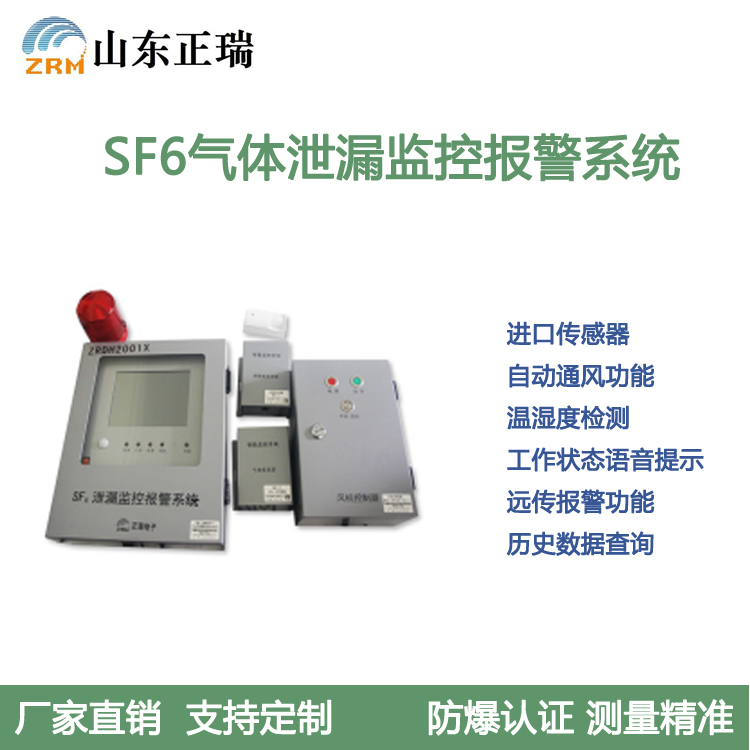

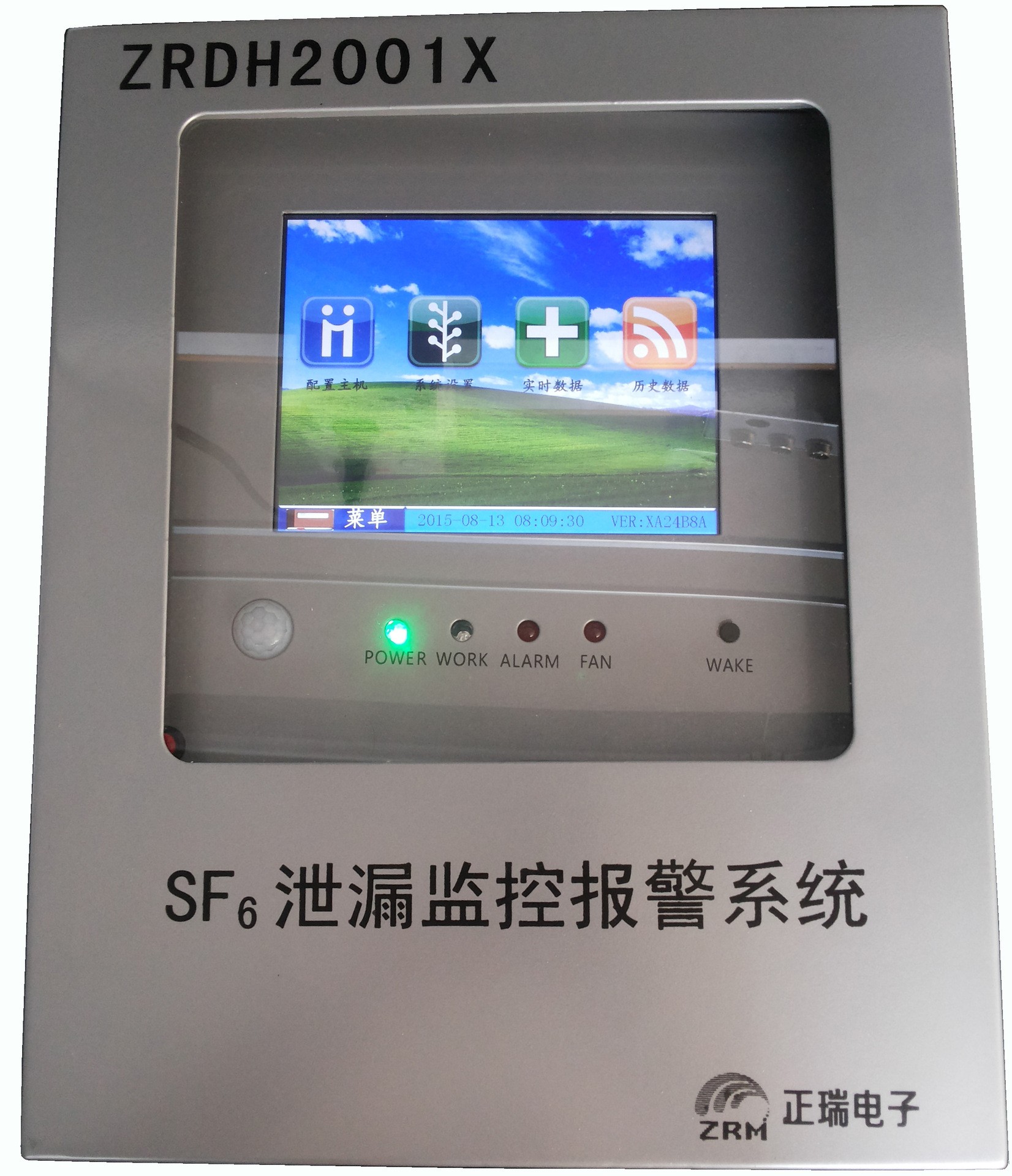

ZRDH2001N型六氟化硫氣體泄漏報警監測裝置由六氟化硫氣體泄漏監測主機、六氟化硫氣/氧氣變送器、溫濕度變送器，通風設備控制器、液晶顯示屏等組成。可實時檢測SF6氣體濃度、氧氣含量、溫濕度等。系統自動記錄各種報警數據，通風設備啟動數據，可以設定自動啟動通風設備時間，SF6泄露超標以及氧氣含量＜18％時，自動啟動通風設備．根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。為電力系統、工廠企業的應用提供方便。系統結構圖如下圖所示：





SF6泄漏報警監測系統功能

（1）氣體濃度檢測和顯示功能：

各傳感器連續檢測并由主機讀取和顯示GIS室內各監測點處的SF6濃度，當SF6濃度超過設定報警值（出廠默認值1000ppm）時，報警并顯示數值。

（2）氧氣濃度檢測和顯示功能：

各傳感器連續檢測，并由主機讀取和顯示GIS室內各監測點處的O2濃度。當濃度低于設定報警值（出廠默認值18%）時，報警并顯示數值。

（3）氣體和氧氣濃度控制功能：

SF6氣體濃度超標（≧1000ppm）或氧氣濃度低于（≦18%）時，控制風機啟動通風直到SF6和O2濃度恢復正常。

（4）溫度、濕度檢測和顯示功能：

由就地位置的溫濕度傳感器實時檢測，并由主機讀取和顯示GIS室內溫、濕度值。

（5）傳感器通信狀況顯示功能：

各傳感器連續檢測并由主機讀取和顯示GIS室各傳感器通信狀況，如果發生通信故障，則在界面上故障地址出現“--”和離線。

（6）定時通風功能：

系統可以按時段設定風機每天定時啟動和停止，以保證開關室每天都能按需要通風。

（7）風機自動啟動功能：

O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機；

（8）語音提示功能：

當主機開啟語言功能時，則系統會在滿足規定條件時語音提示告警，提示作業人員進入GIS室注意。

（9）聲、光報警功能：

當GIS室環境中SF6、O2氣體含量超限時，會發出報警聲和紅色燈光閃耀。

（10）人體紅外感應功能：

當作業人員要進入GIS室前，紅外感應器動作，主機會發出提示語音。

SF6泄漏報警監測系統特點：

（1）溫濕度、氧氣O2、六氟化硫SF6四合一設計；

（2）海量日志數據報警信息存儲設計；

（3）可帶開關柜接點在線測溫功能；

（4）可根據用戶需求擴展氣體傳感器和其他功能；

（5）可編制5路獨立通風系統；

（6）GIS室任意門進入均可獲得語音提示，強制通風；

（7）RS485、LoRa、RJ45網口、4G等多種通訊方式；

（8）大屏幕液晶動態中文顯示，具有屏幕自動保護功能。界面友好，刷新速度快；



結語：

以上就是關于“全天候氣體濃度監測師”——六氟化硫氣體泄漏報警裝置的相關介紹，在國家標準《電業安全工作規程》（發電廠和變電站部分）中特別規定，安裝有SF6六氟化硫設備的配電裝置室內必須保證SF6六氟化硫氣體濃度值小于1000ppm，而且還要裝設強力通風裝置，以及具有報警功能的氧氣含量濃度和六氟化硫SF6氣體泄漏監測裝置。
