智能開關柜無線測溫監測系統打造無人值守配電室

      配電室是工業企業供電系統的關鍵部位，安裝有各類開關柜和分配電能作用的高壓配電裝置。當高壓設備因過載運行或接點氧化、接觸不良時，往往引起高壓設備有關部分溫度的上升，過熱會導致絕緣老化甚至燒毀絕緣材料，造成短路故障和重大經濟損失。因此在線監測接點的溫度顯得相當重要，當其超過某一設定值時，發出本地和遠程報警信號，通過報警信號能夠提示維護工作人員及時發現故障的前兆，及時檢修預防事故的發生。目前，隨著各企業智能工廠的建設和三化改造，智能開關柜無線測溫檢測系統打造無人值守配電室技術越來越成熟，該系統通過對配電室內電氣設備開關柜的溫度等關鍵指標檢測、記錄和分析，利用智能溫度檢測系統，實現對關鍵設備故障診斷和早期預警，提升電氣設備維護水平，在確保運行安全、數據準確、結論可靠的前提下，優化運維工作效率，實現配電室無人值守。

山東正瑞無線測溫

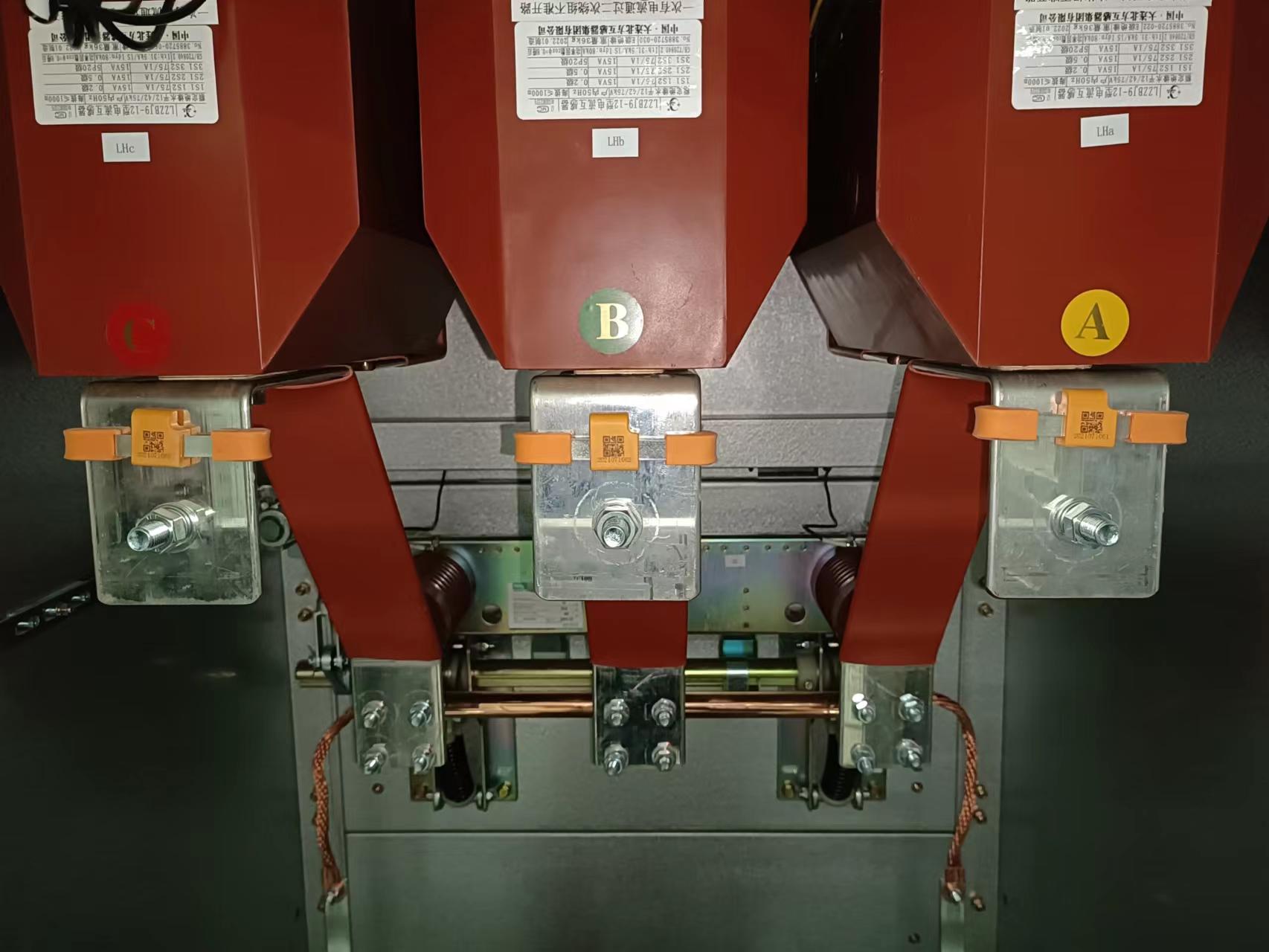

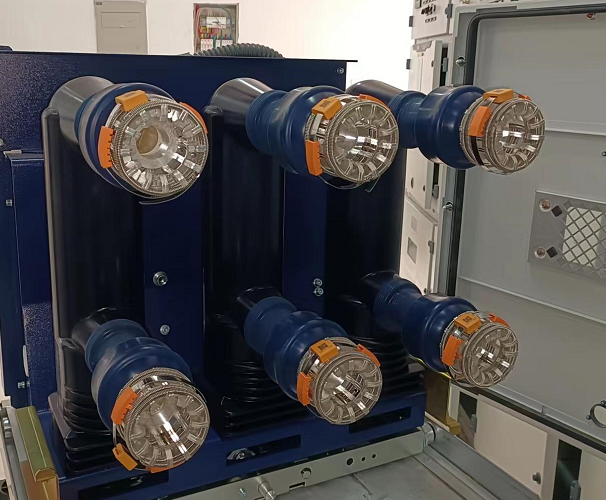

山東正瑞電子有限公司的ZRDTS-6無線溫度傳感器用于測量高壓帶電物體表面或節點處的溫度，如高壓開關柜內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。





無線溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。



性能指標：

測溫元件：	數字集成溫度傳感器
測溫范圍：	-40℃～+125℃
測量精度：	±1℃
安裝方式：	捆綁式
傳感器發送時間：	使用收發器可調，發送頻率≤100ms，默認1分鐘；溫度異常立即發送，不受發送設定周期限制
發射距離：	≥300m
無線發射功率：	≤10dBm
工作電源：	感應取電，小CT感應取電
啟動電流：	≥5A
無線頻率：	433Mhz-470Mhz
溫度采樣頻率：	默認20秒
防護等級：	IP68
取電合金片材質：	坡莫合金
機殼材質：	進口耐高溫阻燃材料
外殼阻燃性能：	不低于V2級
使用壽命：	10年以上

系統功能

山東正瑞ZRMSCADA無線測溫監控軟件界面可根據用戶要求組態各種畫面。可以采集無線溫度監測器數據，通過組態畫面實時顯示溫度，超限報警，能夠查詢溫度歷史數和曲線進行分析，可通過手機APP查看數據和接收?qǐng)?bào)警通知。同時能夠?qū)?shù)據上傳阿里云服務器，通過手機APP查看和報警。

具有ModbusRTU，ModbusTCP，CDT等多種標準協議，可以增加其他非標準協議通信模塊。

（1）可以查看現場實時數據；

（2）具有超溫，超限等報警功能；

（3）采用C/S結構，可通過安裝客戶端軟件查看數據；

（4）存儲歷史數據，可查看歷史曲線，歷史報警記錄等。

（5）采集各個變電站終端的信息數據；

（6）顯示各電纜中間頭溫度，開關柜觸頭溫度，電容器溫度等；

（7）具有報警功能，探測器報警，溫度超限報警，通信中斷報警等；

溫度歷史曲線查詢；

（8）歷史報警事件查詢；

（9）權限管理，獲得權限可通過客戶端瀏覽數據。

（10）報警聯動，報警時彈出報警畫面，顯示報警位置。

（11）數據上阿里云服務器，通過手機APP查看和報警。

       在工業4.0時代下，利用物聯網技術，結合成熟的無線溫度傳感器和大數據分析平臺，在配電室現有監控裝置的基礎上，實現信息化技術融合，將配電系統實現智能化；電氣設備智能化無線測溫監測系統針對工業企業中配電室的關鍵設備溫度和運行環境監測，實時監控設備狀態、環境狀態等數據；實現配電室無人值守的目的，為企業配電系統的高效管理提供保障，降低運維成本。
