無源無線溫度傳感器在電力測溫系統下的應用

在電力系統中，從發電廠到送變電設備以及到終端用戶電器的整個傳輸過程中都有大量的可變溫度需要檢測、預警。高壓設備連接部位如母線連接點，各種開關、斷路器、主變套管夾、高壓電纜接頭等由于氣候冷熱變化、材料老化、銹蝕、松動等原因易造成接觸不良、接觸電阻增大。在大電流通過時，容易燒壞設備，嚴重的甚至引起一次設備起火爆炸，若對這些溫升故障點的運行狀態進行動態追蹤監測，可以預防、杜絕此類事故的發生，為電力系統安全可靠分析和科學調度提供重要的決策依據。


山東正瑞研發的應用于各種環境下的無線溫度傳感器產品。產品均為自主研發；不會破壞原開關柜結構（如在母線上打孔、解體開關柜組件等），也不會影響原開關柜設備的性能（如動熱穩定性、溫升性能、絕緣安全距離、絕緣爬距等絕緣性能）。采用接觸式測溫，接近發熱表面準確度高；體積小，安裝簡便靈活度高。優良的操作平臺，采用模塊化設計，操作簡便易用性強；壽命長、免維護。無線測溫傳感器為感應取電模式。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。



一、山東正瑞自主研發的無源無線溫度傳感器的亮點及應用場景

無線溫度傳感器亮點：

（1）     無線溫度采用數字信號無線傳輸，隔離徹底、抗干擾性強，體積小巧，可在電磁場環境下穩定運行。

（2）     無線溫度傳感器穩定性高，使用壽命長；

（3）     無線溫度傳感器具有標簽自校驗功能；無線無源易安裝維護；

（4）     無線溫度檢測溫度范圍大（-40℃~150℃）；

（5）     無線溫度傳感器溫度誤差在±1℃以內；

（6）     無線溫度傳感器防塵防水設計，防護等級高達IP68。



應用場景：



1）24小時監測電力系統工作時關鍵節點溫度的狀態，協助電網狀態檢修。

（1）應用于箱式變壓器內，測量變壓器表面溫度；

（2）應用于箱式變壓器、柱上變壓器，測量變壓器母排位置溫度；

（3）應用于變壓器、開關柜母排測溫；

（4）應用于環網柜、開關柜，直接固定測溫；

（5）應用于低壓開關柜測溫；

（6）應用于環網柜T 型頭內部電纜接頭位置測溫。



2）和顯示終端配合，實現溫度異常應發故障報警：

   （1）溫度超過警戒值實時報警；

   （2）溫度升溫過快時報警。



3）與系統配合，輔助分析電網運行狀況：

（1）檢測節點溫度變化率；

（2）檢測相鄰節點溫差；反映電網的負荷高低、三相不平衡狀況。

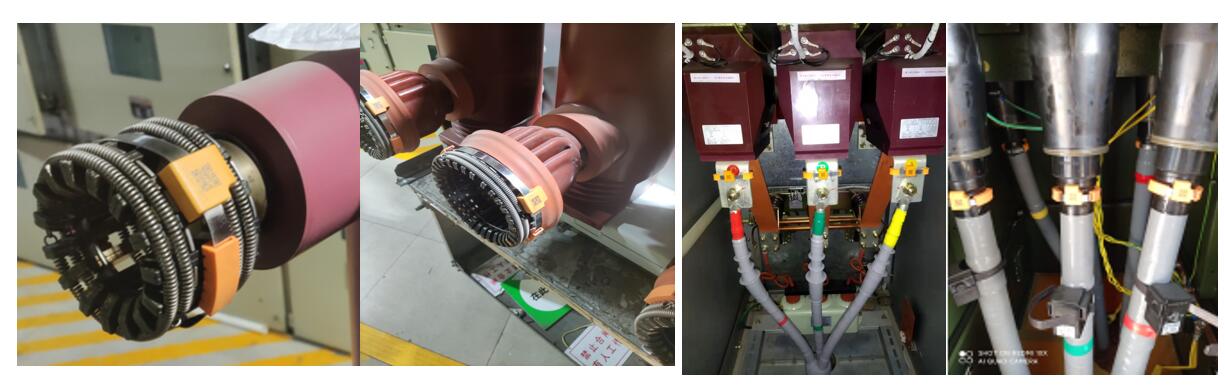

二、現場安裝圖片

安裝位置：斷路器動觸頭處，刀閘、電纜出線終端頭與銅排連接處，母排接點處。



安裝位置：變壓器進出線電氣連接處、發電機出線銅排連接軟連接處。
