傳感器在SF6氣體泄漏報警監測系統中的應用

一、概述

六氟化硫SF6氣體泄漏報警監測系統，是針對無人值班變電站室內SF6組合電器設備SF6絕緣氣體泄漏的在線式監測報警系統。

六氟化硫SF6氣體泄漏報警監測系統中的SF6傳感器采用德國先進的雙光束紅外檢測技術用來檢測SF6氣體濃度數值，精度能夠做到1%FS，工作壽命可以長達到10年。O2傳感器采用德國長壽命氧氣傳感器來檢測氧氣濃度數值,，保證氧氣參數精度。當室內SF6及O2的濃度發生微小變化時都能及時的反映出。傳感器將監測的 SF6氣體轉換成電信號，將結果通過485總線模塊傳送到監測主機，監測主機對數據處理、存儲、彩色顯示、報警、風機控制，并將結果傳送到遠程計算機。



二、SF6傳感器特點

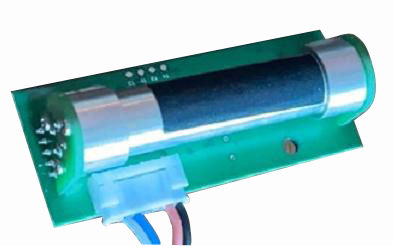

德國smartGAS公司的SF6傳感器的原理是紅外光譜原理，也就是激光的原理！與電化學原理相比，紅外SF6傳感器（六氟化硫傳感器）具有高可靠性，長壽命，高性價比。 不受H2O，酒精，CO2氣體干擾。它廣泛地用于電力設備的SF6氣體泄漏監控報警系統 （0-1000ppm)中，SF6檢漏儀（0-50ppm),SF6檢漏儀純度分析儀（0-100%）。

與但波長單光束相比，雙波長 雙光束技術可以避免因?yàn)楣庠吹睦匣⒉蓸映睾蜋z測器表面污染而引起的漂移。參比通道的被調制的特定波長的單色光不會對被測量氣體產生吸收。 它產生一個穩定的信號，此信號只受外部影響而變化，不受被測量氣體影響。

目前一些電力服務商還在使用電化學原理的六氟化硫傳感器，但這種SF6傳感器，不能滿足電力行業的低量程的SF6的測試，例如0-50PPM，還有0-1000PPM的，但紅外原理的SF6傳感器就可以定制這些量程:

1、紅外光譜吸收原理（NDIR）

2、雙波長，帶溫度補償

3、高可靠性，與其他氣體不會產生交叉反應。

4、與電化學傳感器相比，六氟化硫傳感器紅外傳感器長達10 年的壽命

5、高性價比，可承受的優惠價格。

6、與電化學傳感器相比，六氟化硫傳感器省去售后維護費用

7、無輻射源，無危害

8、微型結構，低功耗

9、數字量和模擬量輸出。



三、六氟化硫SF6氣體泄漏報警監測系統的應用

六氟化硫SF6氣體泄漏報警監測系統主要應用在變電站內35KV SF6開關室及500KV、220KV、110KV GIS室，對SF6組合電器設備室環境中SF6氣體泄漏情況和空氣中含氧量進行實時監測。 當發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍多，積累于低層空間，并造成局部缺氧，引起重大事故。SF6、氧氣在線監測報警系統采用多組新型高靈敏度進口SF6－O2傳感器及溫、濕度傳感器，當室內SF6及O2的濃度發生微小變化時，傳感器立即能響應這一些變化，哪怕SF6濃度在10ppmv也能有效地監測。傳感器監測的濃度變化量通過變送器，A／D模塊、485通訊模塊及單片機控制轉換成485通訊數字信號，通過現場RS－485總線將信號送至主控制器內，由主控制器進行數據處理和存儲，并判斷是否報警，啟動風機及遠程通訊等功能。

以上是SF6傳感器在六氟化硫氣體泄漏報警監測系統中的應用相關介紹，在國家標準《電業安全工作規程》（發電廠和變電站部分）中特別規定，安裝有SF6六氟化硫設備的配電裝置室內必須保證SF6六氟化硫氣體濃度值小于1000ppm，而且還要裝設強力通風裝置，以及具有報警功能的氧氣含量濃度和六氟化硫SF6氣體泄漏監測裝置。
